Новые контакторы и автоматы защиты

Новые контакторы и автоматы защиты двигателей с технологией Push-In Plus идеальное решение для сред с сильной вибрацией, дополняющее самую широкую в отрасли линейку решений для шкафов управления.

С выпуском шестой волны наших устройств автоматизации производства мы представили 237 новых моделей в 6 категориях: распределительные устройства низкого напряжения (LVSG) серий J7KC, J7TC, J7MC, J7KCA и J7KCR, электронные устройства защиты цепей постоянного тока серии S8V-CP и колодки PTF-XX-PU для реле LY с технологией Push-In Plus.

Наша цель – предоставить производителям шкафов управления комплексное решение с использование наших продуктов «Value Design», которое позволит сэкономить пространство внутри шкафа, а также снизить рабочую нагрузку и совокупную стоимость. Для этого мы представили решение для шкафов управления, унифицированную конструкцию и размеры для оборудования, а также наш запатентованный метод подключения – технологию Push-In Plus без использования винтов. Наши распределительные устройства низкого напряжения LVSG представляют собой единый комплект для широкого спектра применений в электродвигателях в любой отрасли, а технология Push-In Plus была разработана для использования в условиях сильной вибрации. Кабель всегда будет идеально подсоединен благодаря надежному удержанию с помощью пружины.

С момента первого выпуска в апреле 2016 года мы расширили линейку продуктов, построенную на базе общей платформы, до 17 250 моделей в 53 категориях, что сделало ее самой большой в отрасли. Продукция была внедрена на передовой линии производства более чем в 15 000 международных компаний, которые смогли, к примеру, уменьшить размер шкафа управления почти на 30% и вдвое сократить время подключения.

Теперь линейка охватывает практически все устройства, необходимые для шкафов управления – от контроллеров автоматизации оборудования и таймеров до распределительных устройств. С выпуском серии LVSG компания Omron охватила 80% всех компонентов, необходимых для шкафа управления.

Обзор новых продуктов

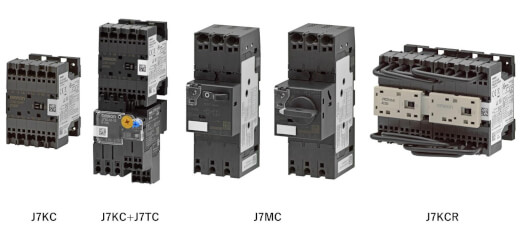

Распределительные устройства низкого напряжения: J7KC, J7TC, J7MC, J7KCA и J7KCR

Распределительные устройства низкого напряжения с технологией Push-In Plus идеально подходят для использования в электродвигателях, включая конвейеры и насосы, например, для сборочных линий печатных плат, упаковочных машин и машинного оборудования.

Благодаря унифицированной конструкции повышается эффективность производства шкафов управления заказчика за счет сокращения операций по разработке на этапе проектирования и работ по техническому обслуживанию при экономии пространства.

Технические характеристики LVSG:

• Технология подключения: клеммные колодки с технологией Push-In Plus
• Основные линейки: магнитный контактор (J7KC), реле тепловой перегрузки (J7TC), вспомогательное реле (J7KCA), ручной стартер электродвигателя (J7MC), реверсивный магнитный контактор (J7KC-R)
• Применимый электродвигатель: класс AC-3 макс. 2,2 кВт (240 В перем. тока), макс. 5,5 кВт (440 В перем. тока)

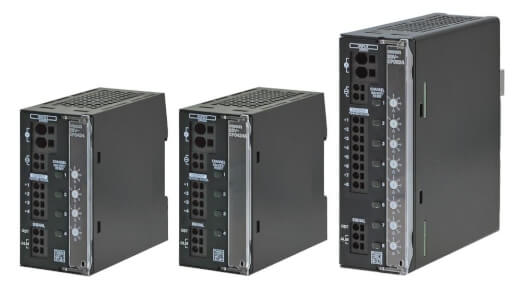

Устройства защиты цепей постоянного тока: S8V-CP

Устройства защиты цепей постоянного тока серии S8V-CP обеспечивают разветвления нагрузки 24 В постоянного тока и надежную защиту каждого разветвления. По сравнению с обычными магнитными термозащитными устройствами, модели, имеющие 8 разветвлений, могут уменьшить ширину приблизительно на 70%. Кроме того, можно выполнять надежное отключение с помощью электронных цепей. Номинальный выходной ток можно регулировать в диапазоне от 2 до 10 А, что позволяет реагировать на внезапные изменения конструкции. Клеммные колодки Push-In Plus позволяют сократить объем работ по коммутации и уменьшить размеры оборудования.

Технические характеристики S8V-CP:

• Технология подключения: клеммные колодки с технологией Push-In Plus
• Технические характеристики разветвлений: 8 выходов, 4 выхода, 4 выхода с UL класса 2
• Номинальное напряжение: 24 В пост. тока • Номинальный выходной ток (переменный): 2 A, 3 A, 4 A, 6 A, 8 A и 10 A.
• Номинальный выходной ток (фиксированный): 3,8 А фикс. (тип выхода UL класса 2)

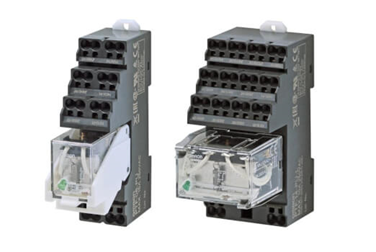

Гнезда с технологией Push-In Plus: PTF-□□-PU

Гнезда с технологией Push-In Plus серии PTF-□□-PU добавлены к серии гнезд PTF для реле питания LY Bi-power. Клеммные колодки с технологией Push-In Plus сокращают работы по коммутации и техническому обслуживанию. Благодаря выпуску этого гнезда Push-In Plus реле линеек G2RS, MY и LY компании Omron можно установить на гнезда Push-In Plus, используя единый метод подключения и инструменты, что еще больше повышает эффективность.

Характеристики

• Технология подключения: клеммные колодки с технологией Push-In Plus
• Размеры 2-полюсной модели: Ш: 24,8 мм, Г: 70,1 мм, В: 90 мм
• Размеры 4-полюсной модели: Ш: 43,4 мм, Г: 52,1 мм, В: 90 мм
• Постоянный коммутируемый ток: 10 A
• Применимые продукты: реле питания LY Bi-power, реле G3H/G3HD, твердотельные реле G9H, электронные термостаты E5L.
