Кон­трол­ле­ры но­вого по­коле­ния E5CD/E5ED

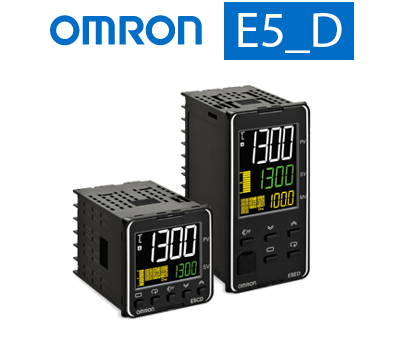

e5_d-rr-news.pngНо­вое по­коле­ние кон­трол­ле­ров  E5_D, соз­данных на ос­но­ве плат­формы E5_C

E5_D — но­вое по­коле­ние ре­гуля­торов, раз­ра­ботан­ных для оп­ти­маль­но­го ре­шения за­дач ав­то­мати­чес­ко­го ре­гули­рова­ния тем­пе­рату­ры без учас­тия че­лове­ка. Все ти­повые опе­рации, ко­торые обыч­но тре­бу­ют вме­шатель­ства спе­ци­алис­тов, ав­то­мати­зиро­ваны бла­года­ря ис­поль­зо­ванию тех­но­логий ис­поль­зу­ющих ис­кусс­твен­ный ин­теллект. Се­рия E5_D ос­но­вана на плат­форме E5_C, по­это­му ос­новные тех­ни­чес­кие ха­рак­те­рис­ти­ки сов­па­да­ют (из­ме­ритель­ный цикл 50 мс, уни­вер­саль­ные вход­ные сиг­на­лы: тер­мо­пары/Pt100/ли­ней­ные и др.), но при этом пре­дус­мотре­на выд­вижная конс­трук­ция для об­легче­ния об­слу­жива­ния.

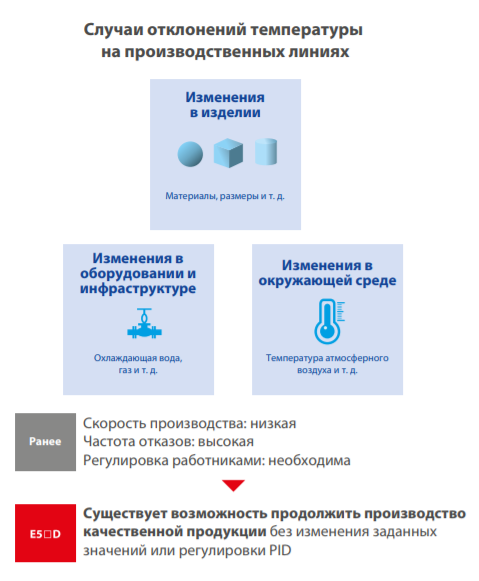

Тех­но­логия адап­тивно­го уп­равле­ния

Из­ме­нения внеш­них воз­дей­ствий или ус­ло­вий про­цес­са мо­гут быть как зап­ла­ниро­ван­ны­ми, так и неп­редви­ден­ны­ми. Эф­фектив­ный ал­го­ритм нас­трой­ки – быс­тро спра­вит­ся с лю­быми воз­му­ща­ющи­ми воз­дей­стви­ями. Точ­ный ал­го­ритм адап­тивно­го уп­равле­ния под­би­ра­ет под­хо­дящие нас­трой­ки PID-ре­гули­рова­ния и опе­ратив­но ре­аги­ру­ет на все воз­му­щения.

e5_d-rr-news1

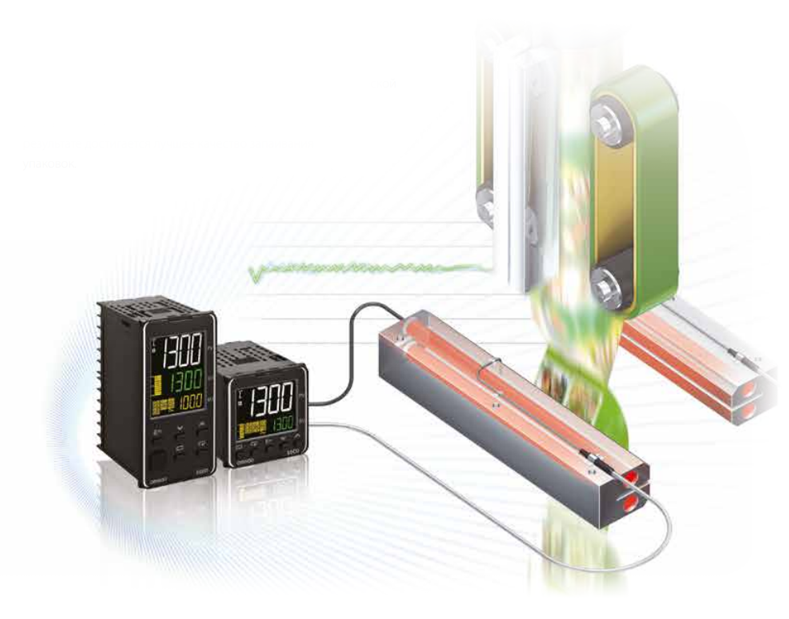

Эф­фектив­ный кон­троль тем­пе­рату­ры за­пай­ки для при­мене­ния в упа­ковоч­ных ма­шин

На тра­дици­он­ных упа­ковоч­ных ма­шинах дат­чи­ки тем­пе­рату­ры час­то рас­по­лага­ют­ся слиш­ком да­леко от по­вер­хнос­ти пай­ки наг­ре­ватель­ной план­ки, что не­об­ра­тимо вно­сит инер­ци­он­ную сос­тавля­ющую в про­цесс ре­гули­рова­ния тем­пе­рату­ры. Бла­года­ря дат­чи­кам се­рии E5_D дан­ная проб­ле­ма раз­ре­ша­ет­ся дву­мя спо­соба­ми:

  • пе­реме­щени­ем дат­чи­ка бли­же к по­вер­хнос­ти пай­ки – бла­года­ря спе­ци­аль­ным мо­делям дат­чи­ков для быс­тро­го оп­ре­деле­ния ак­ту­аль­ной тем­пе­рату­ры;
  • ис­поль­зо­вани­ем спе­ци­аль­ных ал­го­рит­мов (фун­кция ав­то­мати­чес­кой ре­гули­ров­ки филь­тров), встро­ен­ных в E5_D и спе­ци­аль­но раз­ра­ботан­ных для по­дав­ле­ния от­кло­нений тем­пе­рату­ры.
    В ре­зуль­та­те че­го дос­ти­га­ет­ся луч­шее ка­чес­тво за­па­ива­ния упа­ковок.

e5_d-rr-news2

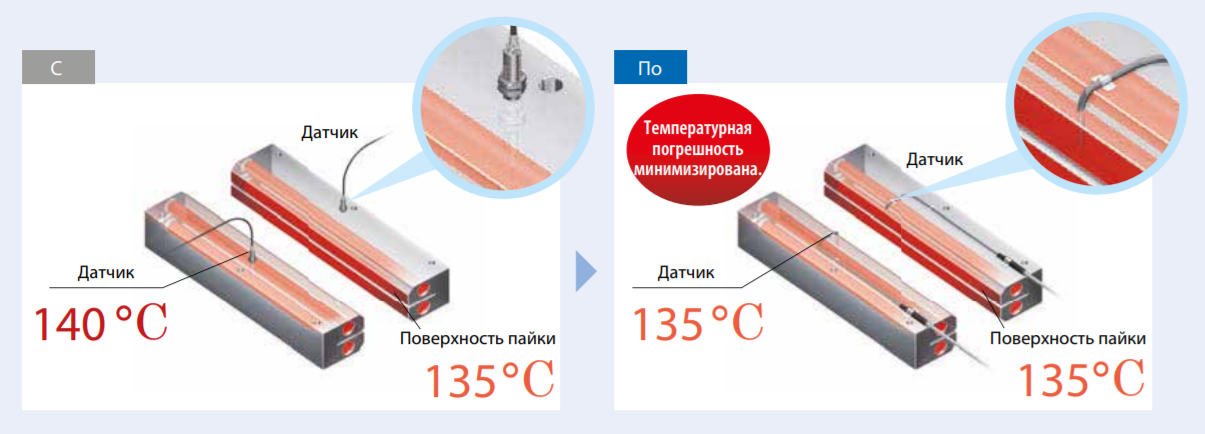

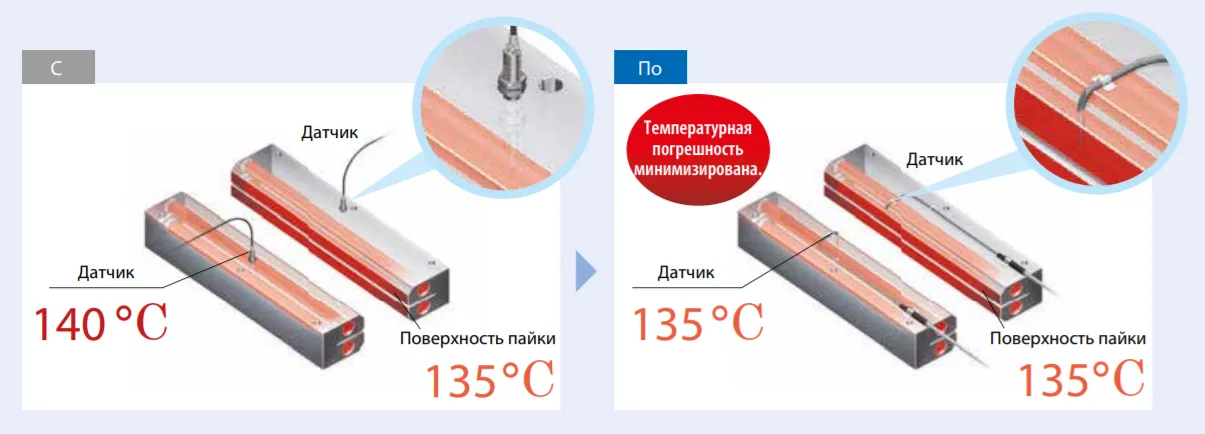

Раз­ме­щай­те дат­чик тем­пе­рату­ры, где не­об­хо­димо
Ком­па­ния Omron пре­дос­тавля­ет спе­ци­аль­ные дат­чи­ки, ко­торые лег­ко раз­местить вбли­зи по­вер­хнос­ти пай­ки для по­луче­ния ак­ту­аль­ных из­ме­рений.


e5_d-rr-news3

В слу­чае с не иде­аль­но рас­по­ложен­ным дат­чи­ком су­щес­тву­ет раз­ни­ца  5°C с тем­пе­рату­рой по­вер­хнос­ти пай­ки, во вто­ром слу­чае дат­чик спо­собен по­лучить фак­ти­чес­кую тем­пе­рату­ру по­вер­хнос­ти.

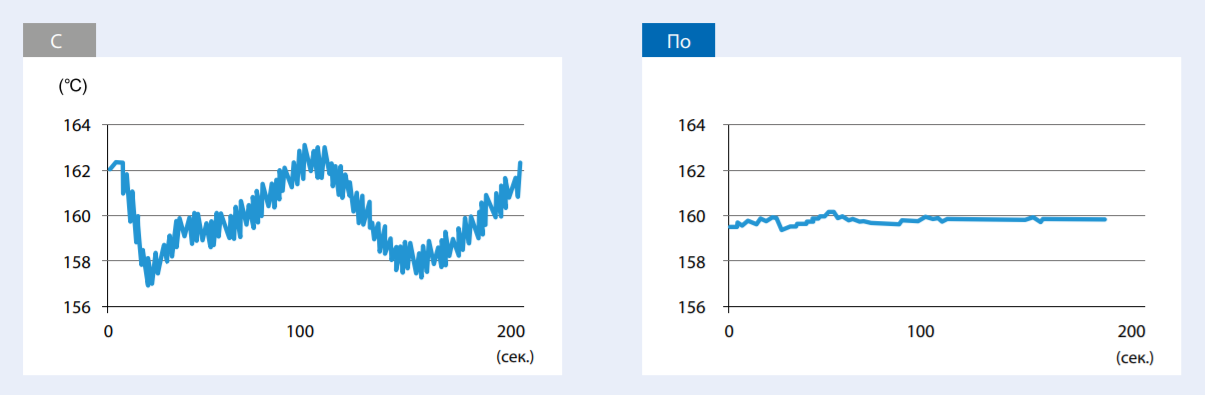

Фун­кция ав­то­мати­чес­кой ре­гули­ров­ки филь­тров
По­дав­ле­ние ко­леба­ний в из­ме­рени­ях тем­пе­рату­ры по­вер­хнос­ти


e5_d-rr-news4

Ког­да дат­чик рас­по­ложен бли­же к по­вер­хнос­ти пай­ки, пе­ри­оди­чес­ки воз­ни­ка­ют от­кло­нения тем­пе­рату­ры в свя­зи с вклю­чени­ем и вык­лю­чени­ем теп­ла во вре­мя пай­ки. “Фун­кция ав­то­мати­чес­кой ре­гули­ров­ки филь­тров” по­дав­ля­ет это яв­ле­ние и га­ран­ти­ру­ет ста­биль­ное уп­равле­ние тем­пе­рату­рой.

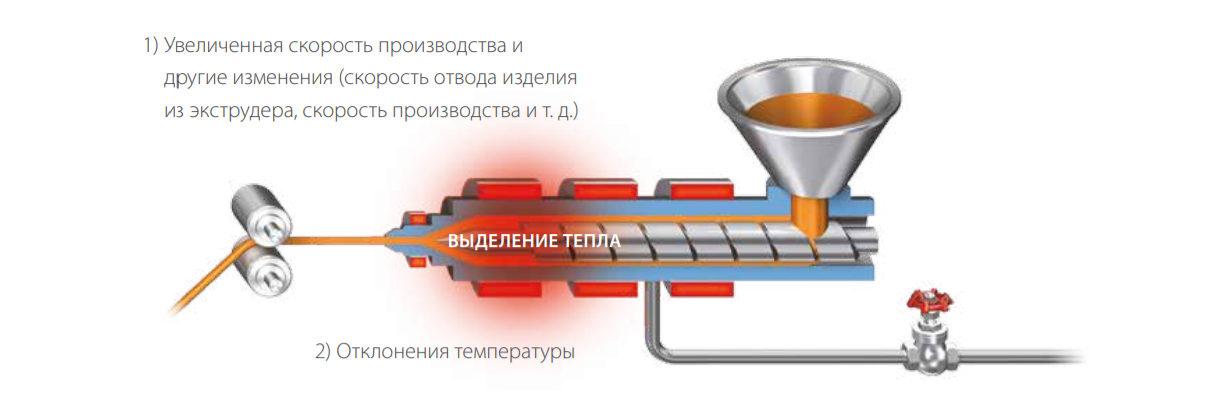

Ре­гули­ров­ка во­дяно­го ох­лажде­ния

От­кло­нения тем­пе­рату­ры в фор­мо­воч­ных ма­шинах ми­ними­зиро­ваны бла­года­ря ис­поль­зо­ванию но­вого ал­го­рит­ма. При ис­поль­зо­вании кон­трол­ле­ра се­рии E5_D фун­кция ре­гули­ров­ки во­дяно­го ох­лажде­ния по­дав­ля­ет от­кло­нения тем­пе­рату­ры до ми­ниму­ма и по­выша­ет ско­рость про­из­водс­тва, од­новре­мен­но с этим под­держи­вая тре­бу­емое ка­чес­тво.

При­чины от­кло­нений тем­пе­рату­ры

  • Не­линей­ные ха­рак­те­рис­ти­ки во­дяно­го ох­лажде­ния. Этот вид ох­лажде­ния име­ет не­линей­ные ха­рак­те­рис­ти­ки, ко­торые мо­гут выз­вать от­кло­нение тем­пе­рату­ры.
  • Из­ме­нения в сис­те­ме во­дяно­го ох­лажде­ния. В слу­чае из­ме­нений в сис­те­ме во­дяно­го ох­лажде­ния при стан­дар­тном ал­го­рит­ме ав­то­нас­трой­ки PID мо­гут про­изой­ти тем­пе­ратур­ные от­кло­нения, так как не­воз­можно вы­пол­нить ре­гули­ров­ку нас­трой­ки во вре­мя неп­ре­рыв­ной ра­боты.

e5_d-rr-news5

Су­щес­тву­ет воз­можность по­дав­ле­ния ко­леба­ний тем­пе­рату­ры, ко­торые про­ис­хо­дят из-за не­линей­ных ха­рак­те­рис­тик во­дяно­го ох­лажде­ния за счет пред­ва­ритель­но­го вы­бора ал­го­рит­ма ав­то­мати­чес­кой нас­трой­ки в ме­ню нас­трой­ки кон­трол­ле­ра E5_D.

По­лу­чить бо­лее под­роб­ную ин­фор­ма­цию о про­дук­тах Omron мож­но об­ра­тив­шись к на­шим ме­нед­же­рам по те­ле­фо­нам: +7(812) 655-07-68, 252-48-83 или по элек­трон­ной поч­те sales@rakurs.su
