Техническая поддержка. Вопросы и ответы

Категория:
Как настроить реле напряжения Easy 9?

Реле напряжения Easy 9 не имеет возможности регулировок параметров пользователем, все настройки установлены при изготовлении и составляют 265 В на отключение по повышенному напряжению и 160 В на отключение по пониженному напряжению. Выдержка времени на включение реле, после отключения составляет 30 сек. Именно такая конструкция реле не позволит конечному пользователю самостоятельно изменить настройки, что может повредить подключенное оборудование.

Порог отключениям по повышению напряжения выбран исходя из максимального значения рабочего напряжения бытовых приборов. Для большинства современных бытовых устройств рабочим напряжением является 230 или 230-240 В. Учитывая, что существующий ГОСТ устанавливает требования к колебанию напряжения в пределах +/- 10%, максимальным будет напряжение 264 В, с учетом погрешности 265 В.

Несколько слов о необходимости защиты от пониженного напряжения. Действительно, современные бытовые приборы с импульсными блоками питания нормально работают при снижении питающего напряжениям до 120-150 В. Однако есть устройства, для которых понижение напряжения может быть губительно. К таким относятся холодильники, морозильные камеры, кондиционеры, стиральные и посудомоечные машины и другие устройства, в которых есть электрические двигатели. Дело в том, что для нормальной работы электрического двигателя необходима определенная мощность, потребляемая из сети. Как известно, электрическая мощность — это произведение тока на напряжение. При снижении напряжения двигатель начинает потреблять из сети больший ток, чтобы компенсировать снижение мощности, что приводит к повышенному нагреву двигателя и быстрому выходу его из строя. Еще более сложная ситуация с пуском двигателя при пониженном напряжении. Даже при нормальных параметрах электрической сети ток, потребляемый двигателем, превышает рабочий в 3-5 раз (иногда больше в зависимости от вида прибора). При пониженном напряжении зачастую двигателю просто не хватаем мощности, чтобы запуститься или пуск затягивается во времени, что гарантировано выводит электродвигатель из строя. Именно поэтому при опасном понижении напряжения оборудование также должно отключаться от сети.

Порог отключения по пониженному напряжению в реле напряжения Easy 9 принят исходя из нескольких факторов. С одной стороны, необходимо минимизировать количество отключений, но при этом необходимо максимально защитить оборудование, наиболее чувствительное к понижению напряжения.

С учетом этих условий, порог отключения по пониженному напряжению составляет 160 В. Именно на этом напряжении еще возможен относительно безопасный пуск двигателя холодильников, кондиционеров и т.д. Отмечу, что на большинстве стабилизаторов напряжения 160 В (+/-10 В) также является нижним пределом работы, после которого стабилизатор отключается от сети.

Внутренняя конструкция реле напряжения Easy 9 рассчитана на долгую и безотказную работу. В частности все соединения внутри реле выполнены гибкими соединителями, имеющими ряд преимуществ по сравнению с другими типами электрических соединений. Дело в том, что реле является необслуживаемым устройством и все внутренние соединения выполняются с помощью точечной сварки, качество и надежность которой напрямую влияет на срок службы изделия. Именно гибкое соединение позволяет получить максимально надежный контакт, который к тому же не подвержен механическим нагрузкам т.к. такое соединение делается с запасом по длине. Кроме того, гибкие соединения являются более устойчивыми к вибрациям, которые неизбежно возникают при работе электрооборудования. По этой причине подобного рода соединения применяются практически повсеместно в электрооборудовании, например, в модульный автоматических выключателях и дифференциальных устройствах любых производителей, в автоматических выключателях литого исполнения до 630 А и даже в оборудовании среднего напряжения 6-10 кВ (например автоматический выключатель Evolis от Schneider Electric).

Таким образом, реле напряжения Easy 9 - это сочетание оптимальных настроек и максимально надежного функционала, что позволяет обеспечить гарантированную защиту от повышения и понижения напряжения.

Где применяется и каков принцип работы реле напряжения Easy 9?

Реле напряжения с однофазным питанием используются для защиты электрооборудования от повреждений, вызванных длительным повышением или понижением напряжения.

Для объектов с 3-х фазным вводом рекомендуется установка реле напряжения на каждую фазу на вводе электрического щита в случаях, если по местным условиям возникают или могут возникать колебания напряжения, вызванные, например, несоблюдением баланса нагрузок на фазах.

Причиной длительного повышения или понижения напряжения могут стать перекос фаз, вызванный небалансом нагрузок или обрыв рабочего нуля. Небаланс фаз может наблюдаться в самых различных случаях, как в домах и квартирах старой постройки, так и новостройках т.к. причиной является как правило поведение потребителей, а не техническое состояние сетей и оборудования.

Обрыв нуля как правило возникает по причине изношенности электрических сетей, долгого отсутствия ремонта и обслуживания. Наиболее часто такое явление возникает в домах старой постройки, сети которых находятся в ненадлежащем техническом состоянии. В современных домах и коммерческих объектах причиной обрыва нуля могут стать ошибки при ремонтах и обслуживании электрических сетей.

Зачастую, причиной пониженного напряжения сети является перегруженность, вызванная недостаточной мощностью питающей сети. Такая картина характерна для большого количества деревень и поселков.

Таким образом, риск повреждения оборудования от пониженного или повышенного напряжения велик, независимо от возраста строения, состояния сетей и применение реле напряжения с ценой около 2 500 рублей может защитить владельцев от ущерба в несколько десятков, а иногда и сотен тысяч рублей.


Как установить программное обеспечение TRWinProg?
Как преобразователь частоты MX2 подключить в любою сеть Modbus не переписывая при этом адресацию в мастере?
Обладая встроенной функцией Modbus Mapping, ЧП MX2 способен воспринимать до 10 команд по сети Modbus с иной адресацией. На практике это позволяет встроить MX2 в любую сеть Modbus не переписывая при этом адресацию в мастере. Все настройки сопоставления адресов «исходящих из мастера» и адресов самого MX2 происходят непосредственно в преобразователе частоты MX2, при этом производитель и тип заменяемого преобразователя частоты (ПЧ) не имеют значения.

Таким образом, данное решение избавляет от необходимости получения доступа к программированию мастер-устройства, будь то контроллер, панель оператора, другой ПЧ, что делает доступным модернизацию без привлечения узкоспециализированных специалистов.

Применение ПЧ MX2 с функцией Modbus Mapping также сокращает время на ввод в эксплуатацию, поскольку не затрагивает изменение алгоритмов работы оборудования. Безусловно, использование такого подхода гарантирует максимальную совместимость и, как следствие, дает повышенную гарантию работоспособности модернизированного решения.

Возможно ли это?

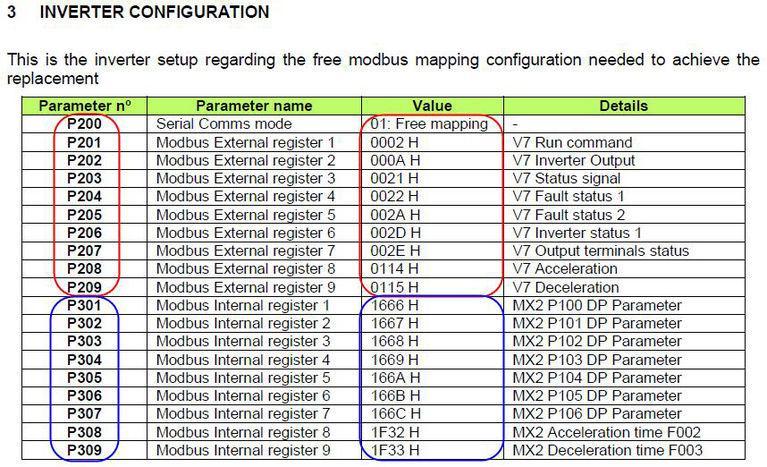

В качестве примера простоты настройки MX2 для замены другого ПЧ, ниже приведена адресная таблица соответствий между MX2 и снятой с производства моделью ПЧ V7.

MX2 Modbus_2767xX.jpg

Как видно из схемы, сам процесс настройки предельно прост. В первую группу параметров (P201-209) заносится адресация параметров заменяемого привода (External) - в данном случае V7, а во вторую группу (P301-309) - соответствующая адресация параметров приемников самого ПЧ MX2 (Internal). В результате, без настройки мастера, ПЧ MX2 встроился в оборудование заменив устаревший и снятый с производства V7 не нарушив при этом производственный цикл.
Как настроить датчик E3FA?
1. Подайте питание на датчик и убедитесь, что он срабатывает на отражатель – всё время горит зеленый светодиод на корпусе, а оранжевый загорается при пересечении луча.
2. Установите датчик в соответствии с рекомендациями по электрическому и механическому монтажу.

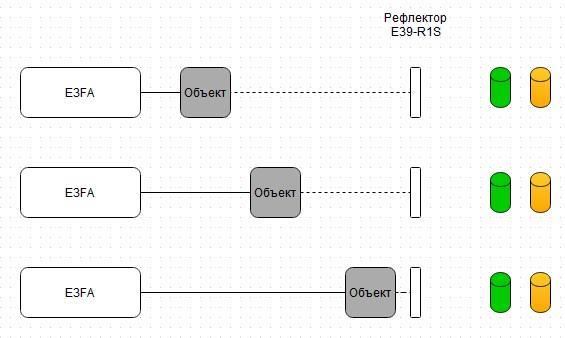

3. Добейтесь того, чтобы датчик не срабатывал, или срабатывал некорректно (погаснет или будет мерцать зеленый светодиод). Для этого постепенно увеличивайте чувствительность датчика, вращая регулятор чувствительности на корпусе. Проверяйте срабатывание датчика сперва на минимальной дистанции, затем на средней и максимальной.


4. После того как датчик начал некорректно срабатывать на пересечение луча, следует уменьшить чувствительность на четверть от достигнутого значения и убедиться в срабатывании датчика на всей рабочей дистанции. На этом завершить настройку.



Примечание:
  • Если датчик корректно работает на средней и максимальной чувствительности, то регулятор чувствительности следует установить в среднее значение.
  • Не рекомендуется эксплуатировать датчики при максимальной чувствительности на коротких дистанциях срабатывания.
Как установить и подключить датчик E3FA?

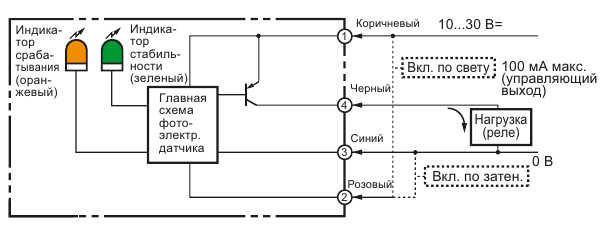

Электрический монтаж
При электрическом монтаже всегда подключайте 2-ой (Розовый) контакт «Вкл. по свету» – «Вкл. по затемн.» (Light On - Dark ON). Это влияет на работу и характеристики датчика.



В дальнейшем рассматривается схема подключения 2 контакта, как «Вкл. По свету» – то есть при срабатывании датчика на его выходе поваляется напряжение.

Примечание
  • Зеленый светодиод является индикатором стабильности работы датчика:
    • E3FA_FAQ3.jpg Горит, когда светочувствительный приемник работает в штатном режиме;
    •  E3FA_FAQ4.jpg Не горит или мерцает, когда отраженный луч принимается с помехами или присутствуют посторонние источники света большой яркости;

  • Оранжевый светодиод является индикатором срабатывания датчика:
    • E3FA_FAQ5.jpg Горит, когда отраженный луч устойчиво попадает на светочувствительный приемник в датчике;
    • E3FA_FAQ6.jpg Не горит, когда отраженный луч не попадает на светочувствительный приемник;
Нормальной работой датчика считается ситуация, когда всё время горит зеленый светодиод, а оранжевый срабатывает при пересечении луча.

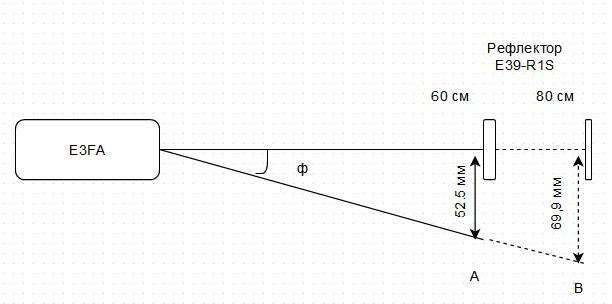

Механический монтаж следует осуществлять под небольшим углом в 3-5 градусов. Монтаж под углом позволит избежать ложных срабатываний датчика от паразитных отражений, обрамляющих область монтажа рефлектора и сторонних источников света.



На схеме приведены размеры для угла в 5 градусов.

Для 3 градусов, расстояния от центра оси датчик-рефлектор будет составлять 31.3 мм до точки А и 41.9мм до точки Б.
