Решение для контроля качества на базе линейных камер

Компания Ракурс представляет решение контроля качества крупногабаритных изделий на базе линейных камер.

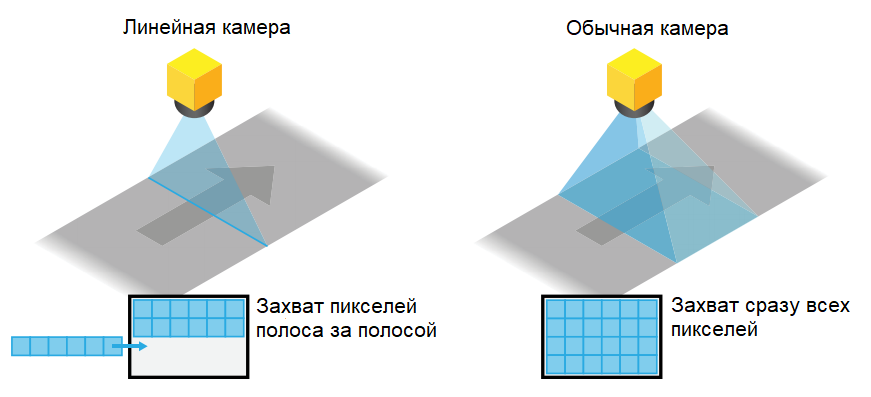

Существует два основных способа получения изображения объекта – сканирование области и сканирование линии. Обычные 2D системы сканируют некую область, что требует формирования всего изображения сразу в момент сканирования. Линейные камеры, наоборот, сканируют лишь отдельную часть объекта (полосу), что позволяет им строить изображение последовательно, полоса за полосой.

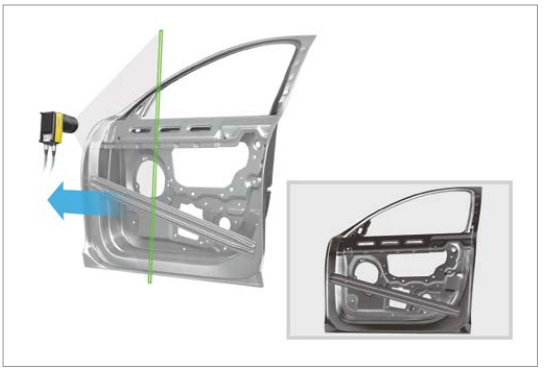

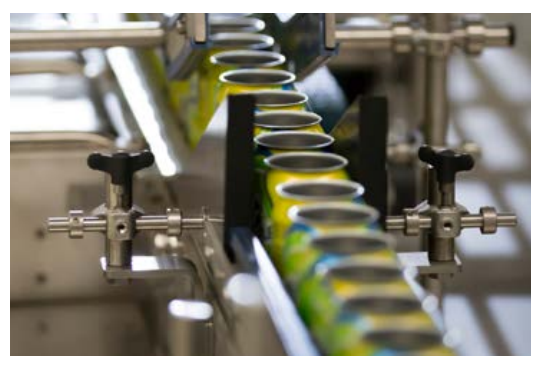

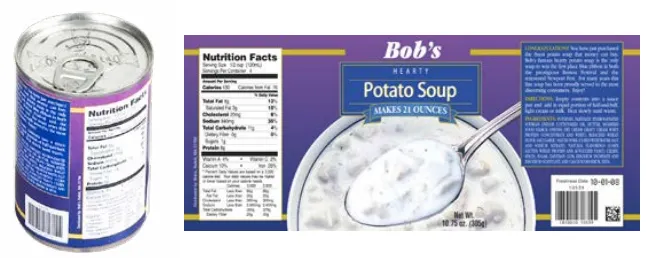

Для того, чтобы построить изображение линейной камерой необходимо движение объекта относительно камеры, например вдоль конвейерной ленты или на вращающемся валу. По мере прохождения объекта мимо камеры изображение строится полоса за полосой. Программное обеспечение сохраняет в памяти данные полосы, а затем формирует готовое 2D изображение. Этот уникальный процесс получения изображения отлично подходит для захвата отдельных быстродвижущихся частей на конвейере, осмотра цилиндрических объектов, получения изображений очень больших объектов.

Линейные камеры сейчас готовы решать задачи, для которых ранее требовались несколько камер с высоким разрешением. Это позволяет сделать линейные камеры идеальным выбором для захвата объектов в непрерывном или дискретном анализе поверхностей пластика, текстиля, металла, бумаги. Линейные камеры могут также «разворачивать» цилиндрические объекты для получения изображения их поверхности.

Большие объекты, которые требуют получения изображений с высоким разрешением для точного измерения или обнаружения дефектов, такие как солнечные панели, детали автомобилей, листы металлопроката также великолепно сканируются линейной камерой.

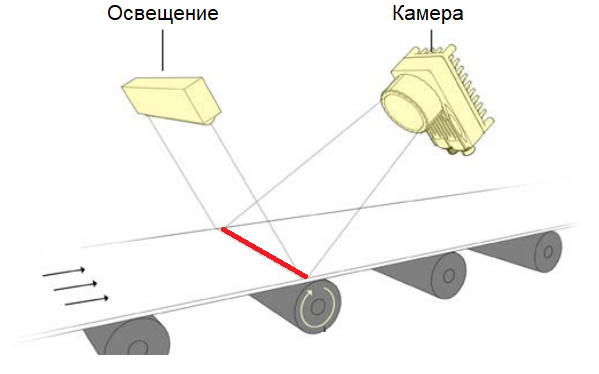

Одним из преимуществ линейной камеры по сравнению с обычной камерой является освещение. В отличие от обычной камеры, когда необходимо равномерно освещать всю деталь, для линейной камеры достаточно освещать только некоторую область, линию, на которой будет происходить сканирование. Для линейной камеры подходит не колеблющийся, высокоинтенсивный и плотно сфокусированный свет.

Таким образом, применение линейных камер позволяет свести к нулю влияние внешнего освещения на изображение. Избавиться от необходимости ставить осветительный короб для крупногабаритных объектов.

Основные преимущества линейной камеры по сравнению с обычной:

• Возможность получения изображения очень длинной детали (до десятков метров);
• Изображение получается без пробелов между кадрами;
• Высочайшее разрешение изображения. Обычное изображение, полученное линейной камерой, имеет размер около 80 мегабайт;
• Короткое время выдержки и высокое быстродействие.

Типовые применения

• Контроль цилиндрических объектов.


• Задачи с маленькой областью обзора или с ограниченным местом монтажа.


• Получение изображений высокого разрешения за меньшую цену.

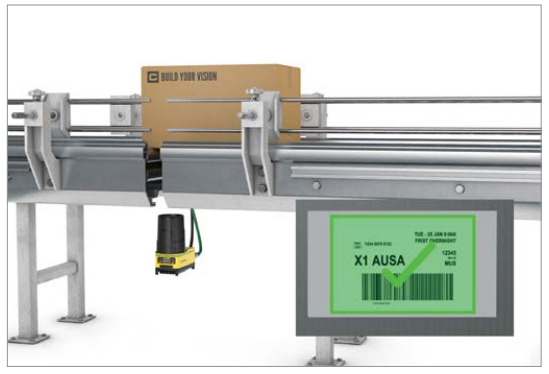

• Контроль длинных объектов и поверхностей, распознавание текста и кода.

Предложение Cognex:

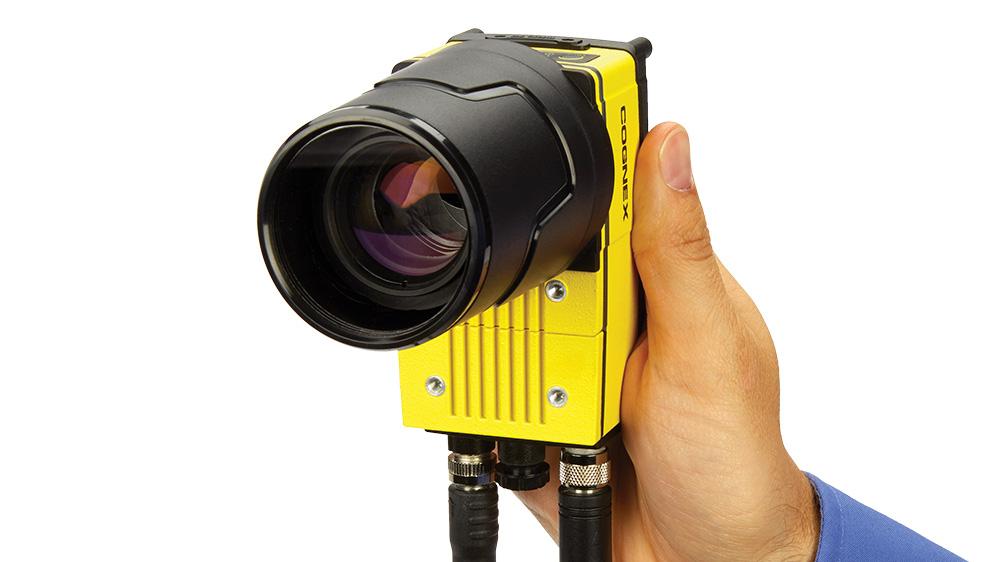

Новая камера In-Sight 9902L с разрешением 2048 x 1 (максимум до 16384 линий, то есть 2048 x 16384) пикселей (32 МП) для более детального контроля с уменьшением цены и времени на конфигурацию системы. Высокая скорость получения изображения (67000 линий в секунду) позволяет работать с самыми быстрыми задачами. Камера имеет полную поддержку таких инструментов как PatMax® RedLine, OCRMax™, ID. Имеется поддержка физического или программного энкодера.
