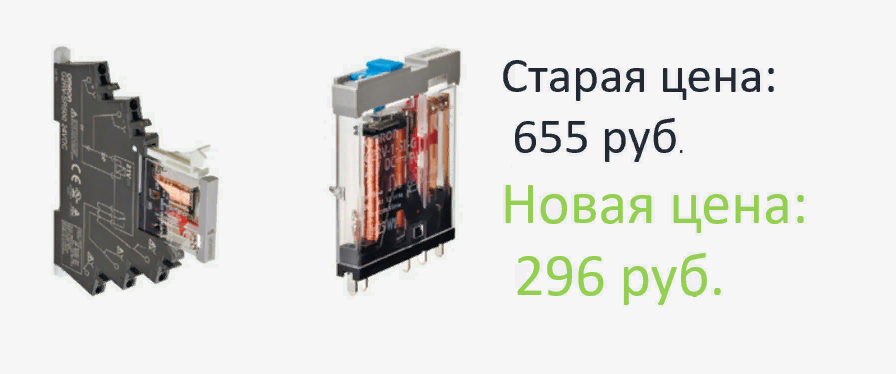

Реле Omron g2rv со скидкой до 70%

Акция: скидки до 70% на оборудование OMRON! Отличная возможность использовать качественные комплектующие, не увеличивая расходы!



Реле G2RV

 Данный продукт всегда поддерживается на нашем складе, оставьте заявку на сайте и мы свяжемся с Вами!



Для действительно промышленных применений

  • Omron разработал тонкое реле в промышленном исполнении, вместо использования миниатюрных реле под пайку, что позволяет применять его в тяжелых условиях эксплуатации

  • Контакты из серебряного сплава позволяют коммутировать до 6 А любого типа нагрузок

  • Увеличенная толщина ножек для надежного монтажа и коммутации больших токов без нагрева

Все в одном

  • Все необходимые опции уже встроены в колодку

  • Одна позиция включает реле + колодку

  • Тестовая кнопка в тонких реле – запатентованная технология, только у Omron

Работает там, где остальные не могут

  • Температурный диапазон -40…+55 °С

  • Вибростойкие клеммы Push-In Plus и надежное крепление реле, позволяют применять комплект даже при внезапных ускорениях до 200 м/c2



Подбор реле



(1) Название линейки реле

G2RV: тонкие интерфейсные реле

(2) Тип

SR: Тонкое реле + низкопрофильная колодка

(2) Тип

SR: Тонкое реле + низкопрофильная колодка

(3) Клеммы

50: Push-In Plus - безвинтовые

70: Винтовые клеммы

(4) Тестовая кнопка

0: Без тестовой кнопки

1: С тестовой кнопкой

(5) Тип контакта

Blank: Стандартное

AP: Микронагрузки

(6) Управляющее напряжение

12, 24 VDC

24, 48 VAC/VC

100, 110, 200, 230 VAC



Информация для заказа

Лист моделей

Тип клемм  Тестовая кнопка  Управляющее напряжение (V)
 Модель
 Классификация
  Стандартные

 Нет DC     11 G2RV-1-S-G DC11 G2RV-SR700/500 DC12V
21 G2RV-1-S-G DC21 G2RV-SR700/500 DC24V
G2RV-SR700/500 AC/DC24V
48 G2RV-1-S-G DC48             G2RV-SR700/500 AC/DC48V
G2RV-SR700/500 AC100V
G2RV-SR700/500 AC110V
G2RV-SR700/500 AC200V
G2RV-SR700/500 AC230V
Да DC 21 G2RV-1-SI-G DC21 G2RV-SR701/501 DC24V
G2RV-SR701/501 AC/DC24V
          Микронагрузки
Нет  DC 11 G2RV-1-S-AP-G DC11 G2RV-S R700/500-А Р DC12V
    21 G2RV-1-S-AP-G DC21 G2RV-SR700/500-AP DC24V
G2RV-SR700/500-AP AC/DC24V
    48 G2RV-1-S-AP-G DC48 G2RV-SR700/500-AP AC/DC48V
G2RV-SR700/500-AP AC100V
G2RV-SR700/500-AP АС110V
G2RV-SR700/500-AP AC200V

Характеристики

Тип контакта   Стандартные (G2RV-SR700, 500, 701, 501)   Микронагрузки (G2RV-SR700-AP, 500-АР) *2
     SPDT
Нагрузка    Резистивная Индуктивная Резистивная
(cosφ=1) (cosφ=0.4, L/R=7ms) (cosφ=1)
Коммутируемая нагрузка 6 А при 250 VAC
6 А при 30 VDC
2.5 А при 250 VAC
2 А при 30 VDC
50 mA при 30 VAC
50 mA при 36 VDC
Ток коммутации 6 А 50 mA
Макс, напряжение 440 VAC, 125 VDC   30 VAC, 36 VDC
Макс, ток  6 А   50 mA
 Макс, мощность 1,500 VA 180 W 500 VA 60 W  —
Минимальная нагрузка  10 mA при 5 VDC   1 mA при 100 mVDC
