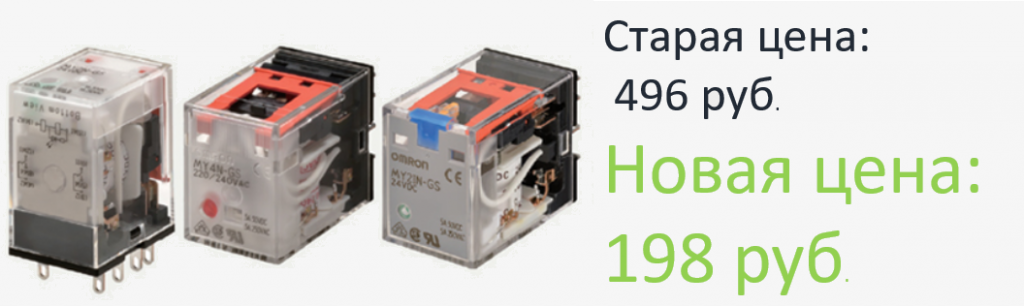

Скидка до 70% на реле Omron MY

Акция: скидки до 70% на оборудование OMRON! Отличная возможность использовать качественные комплектующие, не увеличивая расходы!



Реле MY

 Данный продукт всегда поддерживается на нашем складе, оставьте заявку на сайте и мы свяжемся с Вами!


Работает там, где остальные не могут

Температурный диапазон работы -55…+70 °С – гарантированное срабатывание в любых условиях окружающей среды

Высокая защита от ложного срабатывания при вибрации до 20 G – полностью исключено непреднамеренное срабатывание

Надежность коммутации как больших, так и микротоков (от 1 мА) благодаря применениям специальных сплавов контактной группы

Установил и забыл

Механический ресурс свыше 50 000 000 переключений – прослужит долгие годы

Электрический ресурс свыше 500 000 переключений – способно работать на номинальную мощность без потери ресурса

Свыше 55 лет разработки и модернизаций данной линейки. Производственный процесс и характеристики отточены до совершенства. За это время продано более 1 миллиарда реле серии MY.



Подбор реле

1. Количество полюсов

2: 2 полюса

4: 4 полюса

2. Наличие светодиодного индикатора

Пусто: встроенный механический индикатор

N: Встроенные светодиод и механический индикатор

3. Защитные компоненты

Пусто: стандартные модели

D2: Модели со встроенным диодом

CR: Модели со встроенной RC-цепочкой

4. Управляющее напряжение

Приведенный пример: DC24


Информация для заказа

Лист моделей

Категории  Тип контактов Модели Управляющее напряжение
Стандартные модели   DPDT                    DPDT MY2-GS 12 VAC, 24 VAC, 48 VAC, 100/110 VAC, 110/120 VAC, 200/220 VAC, 220/240 VAC
6 VDC, 12 VDC, 24 VDC, 48 VDC, 100/110 VDC
4PDT MY4-GS
12 VAC, 24 VAC, 48 VAC, 100/110 VAC, 110/120 VAC, 200/220 VAC, 220/240 VAC
6 VDC, 12 VDC, 24 VDC, 48 VDC, 100/110 VDC
Модели со встроенным светодиодом       DPDT        MY2N-GS
12 VAC, 24VAC,48 VAC, 100/110VAC, 110/120VAC, 200/220VAC, 220/240 VAC
6 VDC, 12 VDC, 24 VDC, 48 VDC, 100/110 VDC, 220 VDC
4PDT        MY4N-GS   12 VAC, 24 VAC, 48 VAC, 100/110 VAC, 110/120 VAC, 200/220 VAC, 220/240 VAC
6 VDC, 12 VDC, 24 VDC, 48 VDC, 100/110 VDC, 220 VDC
Модели с диодом DPDT      MY2N-D2-GS 12 VDC, 24 VDC, 48 VDC, 100/110 VDC, 220 VDC
и светодиодом 4PDT      MY4N-D2-GS
Модели с RC цепочкой    DPDT  MY2N-CR-GS 100/110 VAC, 110/120 VAC, 200/220 VAC, 220/240 VAC
4PDT MY4N-CR-GS

Характеристики

    2 полюса 4 полюса
Резистивная нагрузка  Индуктивная нагрузка (cos φ = 0.4, L/R = 7 ms) Резистивная нагрузка Индуктивная нагрузка (cos φ = 0.4, L/R = 7 ms)
Тип контакта    DPDT    4DPDT
Структура контакта Single
 Материал контакта  Ag
Коммутируемая нагрузка 5 А при 220 VAC 5 А при 24 VDC 2 А при 220 VAC 2 А при 24 VDC 3 А при 220 VAC 3 А при 24 VDC 0.8 А при 220 VAC 1.5 А при 24VDC
Ток коммутации 5 А       5 А
Макс. напряжение 250 VAC, 220 VDC 250 VAC, 220 VDC
Макс. ток 5 А 5 А
Макс. мощность 1,100 VA 120 W 440VA 48 W 660 VA 72 W 176VA 36 W
Минимальная нагрузка 1 mA при 5 VDC

Монтирование

 Монтаж Монтаж на винты или DIN рейку
Подключение  Винтовые клеммы  Безвинтовые клеммы Push-In Plus
MY2-GSMY2N-GS  PYFZ-08-E PYF08A-N PYF-08-PU
MY4-GSMY4N-GS  PYFZ-14-E PYF14A-N   PYF-14-PU
Клипса  PYC-A1    Встроена в клемму
