UniMat - полный аналог модулей Siemens по отличной цене
Пару слов о производителе и оборудовании
Оборудование UniMAT хорошо зарекомендовало себя в непрерывных технологических процессах различных секторов промышленности:
- Добывающая промышленность
- Металлургия
- Бумагоделательная промышленность
- Текстильная промышленность
- Нефтехимия

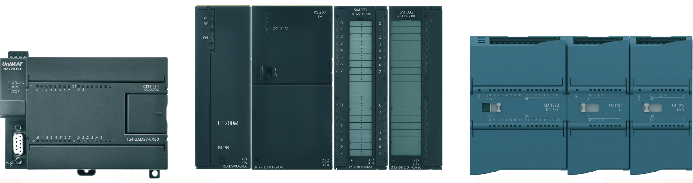

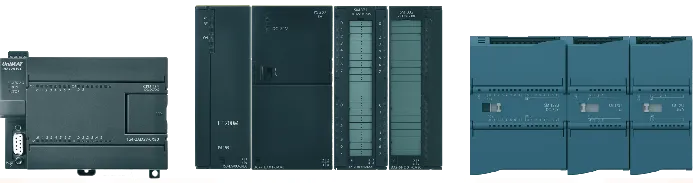

Ассортимент UniMAT включает в себя:
- ПЛК для базовой автоматизации UN120/UN200/UN200 Smart
- Модули, совместимые с ПЛК Siemens S7-200, S7-300 и S7-1200
- Станции распределенного ввода-вывода для ПЛК UniMAT и Siemens
- HMI панели
ПЛК UN-200 программируются в хорошо знакомой и привычной многим среде — MicroWin. Модули UN-300 и UN-1200 воспринимаются программами Step7 и TIA Portal как оригинальные модули Siemens, без каких-либо дополнительных манипуляций со стороны программиста.
Опыт эксплуатации модулей UniMAT для контроллеров Siemens Simatic S7-200, S7-300 и S7-1200 ведущими российскими предприятиями в различных отраслях промышленности подтверждает высокую надежность оборудования UniMAT.
Оборудование UniMAT является оптимальной заменой аналогичным модулям Siemens.

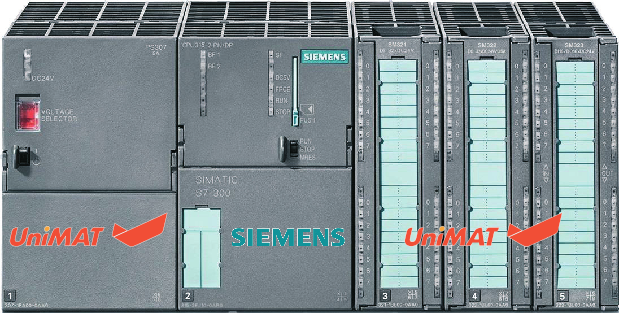

Решение Simatic S7-300
• Оригинальный CPU Siemens серии S7-300
• Блок питания UniMAT серии UN300
• Модули расширения UniMAT серии UN300
Таблица замены модулей Siemens S7-300 на модули UniMAT
|
UniMAT |
SIEMENS |
||
|
МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM321 16DI,DC 24V, NPN |
UN 321-1BH02-0AA0 |
SIMATIC S7-300, Digital input SM 321, isolated, 16 DI, 24 V DC, 1x 20-pole |
6ES7321-1BH02-0AA0 |
|
МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM321 32DI,DC 24V |
UN 321-1BL00-0AA0 |
SIMATIC S7-300, Digital input SM 321, Isolated 32 DI, 24 V DC, 1x 40-pole |
6ES7321-1BL00-0AA0 |
|
МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM322 16DO,DC 24V 0.5A |
UN 322-1BH01-0AA0 |
SIMATIC S7-300, Digital output SM 322, isolated, 16 DO, 24 V DC, 0.5A, 1x 20-pole, Total current 4 A/group (8 A/module) |
6ES7322-1BH01-0AA0 |
|
МОДУЛЬ ВЫВОДА РЕЛЕЙНЫХ СИГНАЛОВ SM322 16DO,Relay 2A |
UN 322-1HH01-0AA0 |
SIMATIC S7-300, Digital output SM 322, Isolated 16 DO, relay contacts, 1x 20-pole |
6ES7322-1HH01-0AA0 |
|
МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM322 32DO,DC 24V 0.5A |
UN 322-1BL00-0AA0 |
SIMATIC S7-300, Digital output SM 322, isolated, 32 DO, 24 V DC, 0.5A, 1x 40-pole, Total current 4 A/group (16 A/module) |
6ES7322-1BL00-0AA0 |
|
МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ SM323 16DI/ 16DO 24VDC/24VDC 0.5A |
UN 323-1BL00-0AA0 |
SIMATIC S7-300, Digital module SM 323, isolated, 16 DI and 16 DO, 24 V DC, 0.5 A, Total current 4A, 1x 40-pole |
6ES7323-1BL00-0AA0 |
|
UN300 analog module |
|||
|
МОДУЛЬ АНАЛОГОВОГО ВВОДА SM331 8AI,current/voltage/RTD |
UN 331-1KF02-0AB0 |
SIMATIC S7-300, Analog input SM 331, Isolated 8 AI, resolution 13 bits U/I/resistor/Pt100, NI100, NI1000, LG-NI1000, PTC/KTY, 66 ms conver- sion time; 1x 40-pole |
6ES7331-1KF02-0AB0 |
|
МОДУЛЬ АНАЛОГОВОГО ВВОДА SM331 8AI,current/voltage/RTD/TC |
UN 331-7KF02-0AB0 |
SIMATIC S7-300, Analog input SM 331, isolated, 8 AI, Resolution 9/12/14 bits, U/I/thermocouple/resistor, alarm, diagnostics, 1x 20-pole Removing/ inserting with active backplane bus |
6ES7331-7KF02-0AB0 |
|
МОДУЛЬ ТЕРМОСОПРОТИВЛЕНИЙ SM331 8RTD, |
UN 331-7PF01-0AB0 |
SIMATIC S7-300, Analog input SM 331, isolated, 2/3/4-wire, 8 AI, Re- sistor, Pt100/200/1000 NI100/120/200/500/1000, CU10, characteristics according to GOST 16 (internal 24) bit, 50ms, 1x 40-pole |
6ES7331-7PF01-0AB0 |
|
МОДУЛЬ ТЕРМОПАР SM331 8TC, |
UN 331-7PF11-0AB0 |
SIMATIC S7-300, Analog input SM 331, isolated, 8 AI thermocouples Type B, E, J, K, L, N, R, S, T TXK/TXK (L) according to GOST 16 bit, 50ms, 1x 40-pole |
6ES7331-7PF11-0AB0 |
|
МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM332 4AO, 12 bits |
UN 332-5HD01-0AB0 |
SIMATIC S7-300, Analog output SM 332, isolated, 4 AO, U/I; diagnostics; resolution 11/12 bits, 20-pole, removing and inserting possible with active backplane bus |
6ES7332-5HD01-0AB0 |
|
МОДУЛЬ АНАЛОГОВОГО ВЫВОДА SM332 8AO, 12 bits |
UN 332-5HF00-0AB0 |
SIMATIC S7-300, Analog output SM 332, isolated, 8 AO, U/I; diagnostics; resolution 11/12 bits, 40-pole, removing and inserting possible with active backplane bus |
6ES7332-5HF00-0AB0 |
|
МОДУЛЬ АНАЛОГОВОГО ВВОДА-ВЫВОДА SM335 4AI/4AO,high speed analog module |
UN 335-7HG02-0AB0 |
SIMATIC S7-300, ANALOG MODULE SM 335, OPTICALLY ISOLATED U/I; DIAGNOSTICS; INTERRUPT, 4 AI 14 BIT RESOL., 4 AO 11/12 BIT 1 X 20-PINS |
6ES7335-7HG02-0AB0 |
|
МОДУЛЬ ИНТЕРФЕЙСНЫЙ ET200M,IM1531 |
UN 153-1AA03-0XB0 |
SIMATIC DP, Connection IM 153-1, for ET 200M, for max. 8 S7-300 modules |
6ES7153-1AA03-0XB0 |
|
UN300 Communication Module |
|||
|
МОДУЛЬ ИНТЕРФЕЙСНЫЙ CP 341 RS485/422 Modbus Communica- tion Module |
UN 341-1CH02-0AE0 |
SIMATIC S7-300, CP 340 Communications processor with RS 422/485 interface incl. configuration package on CD |
6ES7340-1CH02-0AE0 |
|
UN300 adapter |
|||
|
АДАПТЕР MPIconnect HMI adapter |
UN 972-0CA23-0XA0 |
SIMATIC S7, PC ADAPTER V5.1 FOR CONNECTION OF S7-300/400, C7, M7; FOR CONVERSION OF RS232 TO RS485; W/O RS232 CABLE |
6ES7972-0CA23-0XA0 |
|
АДАПТЕР USBMPI/DP adapter |
UN 972-0CB20-0XA0 |
PC adapter USB A2 USB adapter (USB V2.0) for connection of a PG/PC or notebook to SIMATIC S7 via PROFIBUS or MPI contain USB cable 5 m, MPI cable 0.3 m can be used under Windows XP/Vista/ Windows 7 32/64 bit and higher. |
6ES7972-0CB20-0XA0 6GK1571-0BA00-0AA0 |
|
UN Acessory |
|||
|
ДИНРЕЙКА DIN Rail 160mm |
UN 390-1AB60-0AA0 |
SIMATIC S7-300, mounting rail, length: 160 mm |
6ES7390-1AB60-0AA0 |
|
ДИНРЕЙКА DIN Rail 482mm |
UN 390-1AE80-0AA0 |
SIMATIC S7-300, mounting rail, length: 482.6 mm |
6ES7390-1AE80-0AA0 |
|
ДИНРЕЙКА DIN Rail 530mm |
UN 390-1AF30-0AA0 |
SIMATIC S7-300, mounting rail, length: 530 mm |
6ES7390-1AF30-0AA0 |
|
ДИНРЕЙКА DIN Rail 830mm |
UN 390-1AJ30-0AA0 |
SIMATIC S7-300, mounting rail, length: 830 mm |
6ES7390-1AJ30-0AA0 |
|
КОННЕКТОР 20pin front connector |
UN 392-1AJ00-0AA0 |
SIMATIC S7-300, Front connector for signal modules with screw contacts, 20-pole |
6ES7392-1AJ00-0AA0 |
|
КОННЕКТОР 40pin front connector |
UN 392-1AM00-0AA0 |
SIMATIC S7-300, Front connector with screw contacts, 40-pole |
6ES7392-1AM00-0AA0 |
|
КОННЕКТОР 900 bus connector for Profibus w/o program port |
UN 972-0BA12-0XA0 |
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, 15.8x 64x 35.6 mm (WxHxD), terminating resistor with isolating function, without PG socket |
6ES7972-0BA12-0XA0 |
|
КОННЕКТОР 900 bus connector for Profibus w/ program port |
UN 972-0BB12-0XA0 |
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, 15.8x 64x 35.6 mm (WxHxD), terminating resistor with isolating function, With PG receptacle |
6ES7972-0BB12-0XA0 |
|
КОННЕКТОР 900 bus connector for Profibus w/o program port, instant connection |
UN 972-0BA52-0XA0 |
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, Insulation displacement method FastConnect, without PG socket 15.8x 59x 35.6 mm (BxHxD) |
6ES7972-0BA52-0XA0 |
|
КОННЕКТОР 900 bus connector for Profibus w/ program port, instant connection |
UN 972-0BB52-0XA0 |
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, Insulation displacement method FastConnect, With PG receptacle 15.8x 59x 35.6 mm (BxHxD) |
6ES7972-0BB52-0XA0 |
|
КОННЕКТОР 450 bus connector for Profibus w/o program port |
UN 972-0BA41-0XA0 |
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s with inclined cable outlet, 15.8x 54x 39.5 mm (WxHxD), terminating resistor with isolating function, without PG socket |
6ES7972-0BA41-0XA0 6ES7972-0BA42-0XA0 |
|
КОННЕКТОР 450 bus connector for Profibus w/ program port |
UN 972-0BB41-0XA0 |
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s with inclined cable outlet, 15.8x 54x 39.5 mm (WxHxD), terminating resistor with isolating function, With PG receptacle |
6ES7972-0BB41-0XA0 6ES7972-0BB42-0XA0 |
|
КАБЕЛЬ Profibus cable |
UN 830-0EH10 |
PROFIBUS FC Standard Cable GP, bus cable 2-wire, shielded, special configuration for quick assembly, Delivery unit: max. 1000 m, minimum order quantity 20 m sold by the meter |
6XV1830-0EH10 |
|
МОДУЛЬ ПИТАНИЯ PS307 Power Supply for CPU, 5A |
UN 307-1EA01-0AA0 |
SIMATIC S7-300 Regulated power supply PS307 input: 120/230 V AC, output: 24 V/5 A DC |
6ES7307-1EA01-0AA0 |
|
МОДУЛЬ ПИТАНИЯ PS307 Power Supply for CPU, 10A |
UN 307-1KA01-0AA0 |
SIMATIC S7-300 Regulated power supply PS307 input: 120/230 V AC, output: 24 V / 10 A DC |
6ES7307-1KA01-0AA0 6ES7307-1KA02-0AA0 |

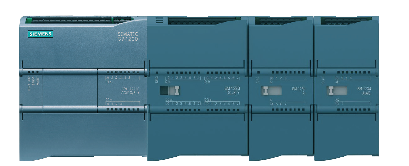

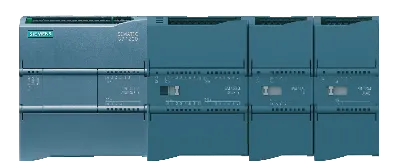

Simatic S7-1200
В системах, где используется Siemens серии S7-1200 предлагается следующая комбинация:
• Оригинальный CPU Siemens серии S7-1200
• Модуль дискретных входов/выходов UniMAT SM 1223
• Модуль аналоговых входов UniMAT SM 1231
• Модуль аналоговых входов/выходов UniMAT SM 1234
Таблица замены модулей Siemens S7-1200 на модули UniMAT
|
UniMat |
|
SIEMENS |
|
Digital Expansion Modules | ||
|
UN221-1BF32-0XB0 |
SM 1221 Digital input, 8 DI 24V DC |
6ES7221-1BF32-0XB0 |
|
UN221-1BH32-0XB0 |
SM 1221 Digital input, 16 DI 24V DC |
6ES7221-1BH32-0XB0 |
|
UN222-1HF32-0XB0 |
SM 1222 Digital output, 8 DO Relay |
6ES7222-1HF32-0XB0 |
|
UN222-1BF32-0XB0 |
SM 1222 Digital output, 8 DO 24V DC |
6ES7222-1BF32-0XB0 |
|
UN222-1HH32-0XB0 |
SM 1222 Digital output, 16 DO Relay |
6ES7222-1HH32-0XB0 |
|
UN222-1BH32-0XB0 |
SM 1222 Digital output, 16 DO 24V DC |
6ES7222-1BH32-0XB0 |
|
UN223-1PH32-0XB0 |
SM 1223 Digital input/output 8DI 24V DC/ 8DO Relay |
6ES7223-1PH32-0XB0 |
|
UN223-1BH32-0XB0 |
SM 1223 Digital input/output 8DI 24V DC/ 8 24V DC |
6ES7223-1BH32-0XB0 |
|
UN223-1PL32-0XB0 |
SM 1223 Digital input/output 16DI 24V DC/ 16 Relay |
6ES7223-1PL32-0XB0 |
|
UN223-1BL32-0XB0 |
SM 1223 Digital input/output 16DI 24V DC/ 16 24V DC |
6ES7223-1BL32-0XB0 |
|
Analog Expansion Modules | ||
|
UN231-4HD32-0XB0 |
SM 1231 Analog input 4AI 13-bit resolution |
6ES7231-4HD32-0XB0 |
|
UN231-4HF32-0XB0 |
SM 1231 Analog input 8AI 13-bit resolution |
6ES7231-4HF32-0XB0 |
|
UN231-5ND32-0XB0 |
SM 1231 Analog input 4AI 16-bit resolution |
6ES7231-5ND32-0XB0 |
|
UN231-5PD32-0XB0 |
SM 1231 4RTD 16-bit resolution |
6ES7231-5PD32-0XB0 |
|
UN231-5QD32-0XB0 |
SM 1231 4TC 16-bit resolution |
6ES7231-5QD32-0XB0 |
|
UN231-5PF32-0XB0 |
SM 1231 8RTD 16-bit resolution |
6ES7231-5PF32-0XB0 |
|
UN231-5QF32-0XB0 |
SM 1231 8TC 16-bit resolution |
6ES7231-5QF32-0XB0 |
|
UN232-4HB32-0XB0 |
SM 1232 Analog output 2AO 14-bit resolution |
6ES7232-4HB32-0XB0 |
|
UN232-4HD32-0XB0 |
SM 1232 Analog output 4AO 14-bit resolution |
6ES7232-4HD32-0XB0 |
|
UN234-4HE32-0XB0 |
SM 1234 Analog input/output 4AI/2AO |
6ES7234-4HE32-0XB0 |
