Как выбрать щелевой датчик для этикетировочной машины?

16.09.2018 Вернуться к списку новостей

Немногие современные предприятия по выпуску продукции обходятся без линий фасовки и упаковки. При этом затраты на упаковку могут составлять существенную долю от общего объёма технологических затрат, направленных на выпуск конечного продукта. Мало упаковать, необходимо непрерывно контролировать качество упаковки – ведь это то, с чего начинается знакомство клиента с вашей продукцией. Без качественной тары нет качественного продукта.

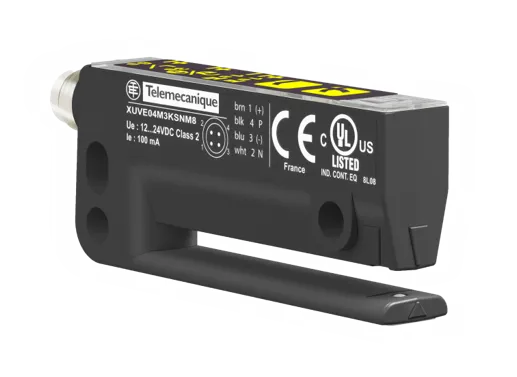

Щелевые (вилочные) датчики Telemecanique XUVU06M3KSNM8 и XUVE04M3KSNM8

разработаны компанией Schneider Electric специально для упаковочных линий в табачной, косметической, фармацевтической и пищевой промышленности. Данные датчики способны бесконтактно распознавать различные виды этикеток и формировать соответствующий сигнал для передачи в систему управления оборудования. Они незаменимы в процессах связанных с автоматическим нанесением самоклеящихся этикеток на упаковку или готовую продукцию, именно поэтому их так широко используют в этикетировочных машинах.
Контроль количества этикеток, места склейки, оповещение о своевременной замене бухты с расходным материалом, распознавание однослойных и многослойных материалов, формирование тактовых сигналов машины для резки, вальцевания, вырубки – наиболее часто выполняемые щелевыми датчиками задачи в составе этикетировочных машин. Также с помощью щелевых датчиков легко и эффективно контролировать разрывы и дефекты на плёнках, следить за смещением материала при намотке/размотке.

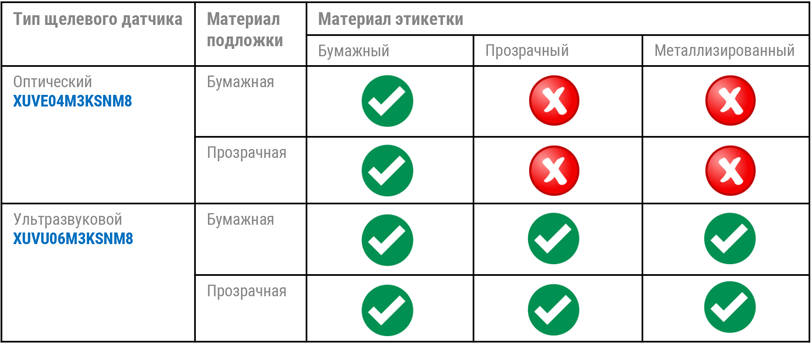

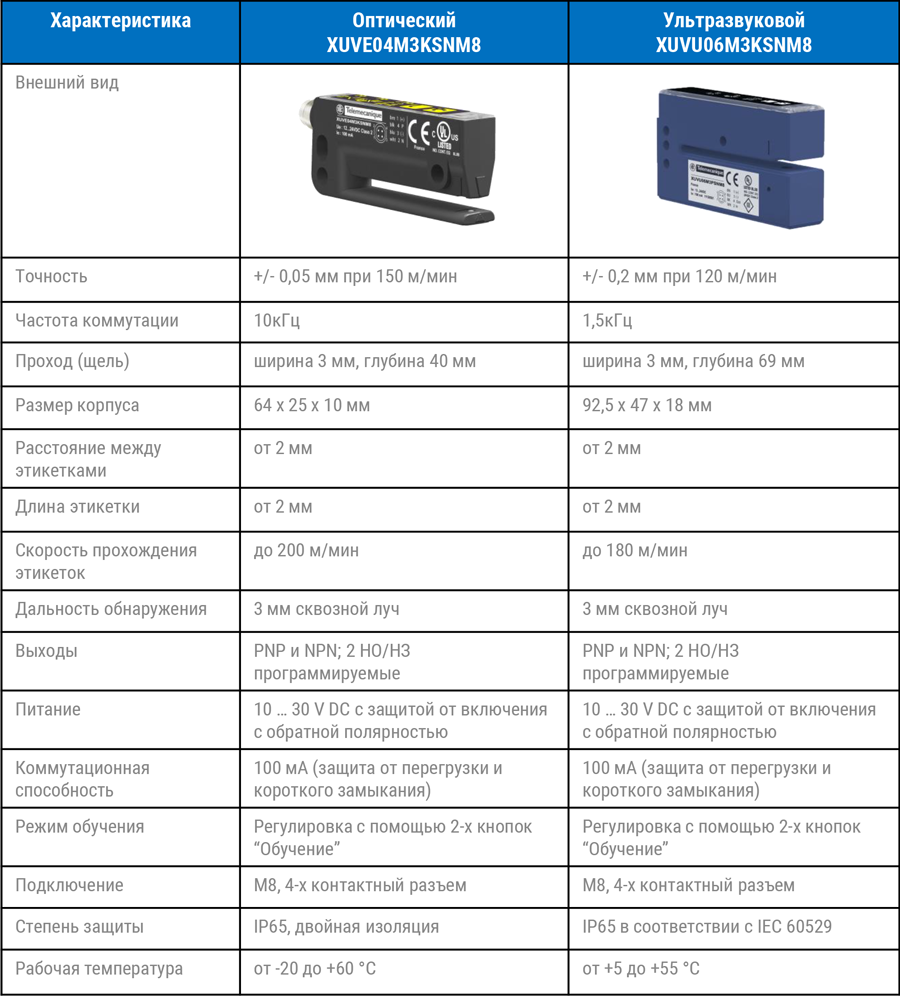

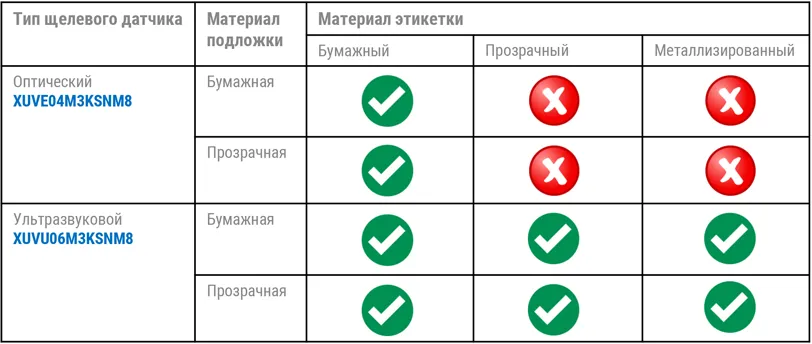

Датчики XUVU06M3KSNM8 и XUVE04M3KSNM8 отличаются принципом действия - первый использует ультразвуковой излучатель, а второй – оптический. Датчик выбирается в зависимости от того, с каким материалом этикетки и подложки необходимо работать (см. таблицу). Таким образом датчик XUVE04M3KSNM8 будет оптимален для работы с непрозрачными этикетками, а XUVU06M3KSNM8для работы со сложными прозрачными или металлизированными. Ещё одной важной отличительной особенностью УЗ- датчика является его способность работать в сложных условиях – наличие взвеси, пыли в окружающем воздухе. Таблица ниже позволяет наглядно сравнить основные технические характеристики двух типов датчика.

ВЫГОДЫ ОТ ПРИМЕНЕНИЯ ДАТЧИКОВ XUVU/XUVE

ЛЕГКАЯ ИНТЕГРАЦИЯ
В ЭТИКЕТИРОВОЧНУЮ МАШИНУ

Легко встраивается в машину благодаря компактному размеру. За счет специального конструктивного дизайна датчика достигается улучшенное натяжение ленты в зоне приложения.

ВЫСОКАЯ ТОЧНОСТЬ
ОБНАРУЖЕНИЯ ЭТИКЕТКИ

Оптический датчик имеет точность 0,05 мм при скорости ленты 150 м/мин для этикеток с размером 2 мм. Ультразвуковой датчик имеет точность 0,2 мм при скорости ленты 120 м/мин для этикеток с размером 2 мм.

ПРОСТАЯ НАСТРОЙКА
И ОБУЧЕНИЕ

Кнопки регулировки обеспечивают высокоточную настройку. Одним нажатием запускается режим обучения на максимальной скорости прохождения этикеток. Легкость монтажа и технического обслуживания датчика обеспечивает встроенная разноцветная светодиодная индикация.

ВЫСОКАЯ СТАБИЛЬНОСТЬ
РАБОТЫ В ЗАПЫЛЕННОЙ СРЕДЕ

Ультразвуковой датчик значительно менее чувствителен к пыли и загрязнениям по сравнению с оптическим. А за счет функции обучения адаптируется к реальному состоянию воздуха и материала.

Датчики XUVU/XUVE, интегрированные в этикетировочную машину, позволят:

Избежать брака связанного с некорректным нанесением этикетки. Стабильность работы, точность обнаружения и конструктив датчиков XUVU/ XUVE позволяют обеспечить бездефектное нанесение и правильную ориентацию этикетки;
Избежать перерасхода материала. Исключение нецелевого расхода наклеек и упаковки из-за некорректного нанесения этикеток;
Избежать дополнительной нагрузки на ОТК;
Сократить риск попадания брака к клиенту. Закрепляя тем самым имидж производителя.
Сократить издержки на простои и настройку. Универсальные выходы позволят сократить номенклатур ЗИП, а простая и лёгкая настройка - время на запуск и наладку машины.
Сокращение издержек на персонал. За счёт уменьшение ручного труда.
Повысить эффективность упаковочной линии. За счёт гарантированной чёткой работы даже на больших скоростях.
