Поиск цвета и 20 консервных банок
При штамповке консервных банок, возможно появление дефектов, связанных как с формой, так и с нарушением однородности покрытия. В этой заметке мы рассмотрим несколько примеров использования инструментов Search и Area камеры FQ2 для поиска подобных дефектов.

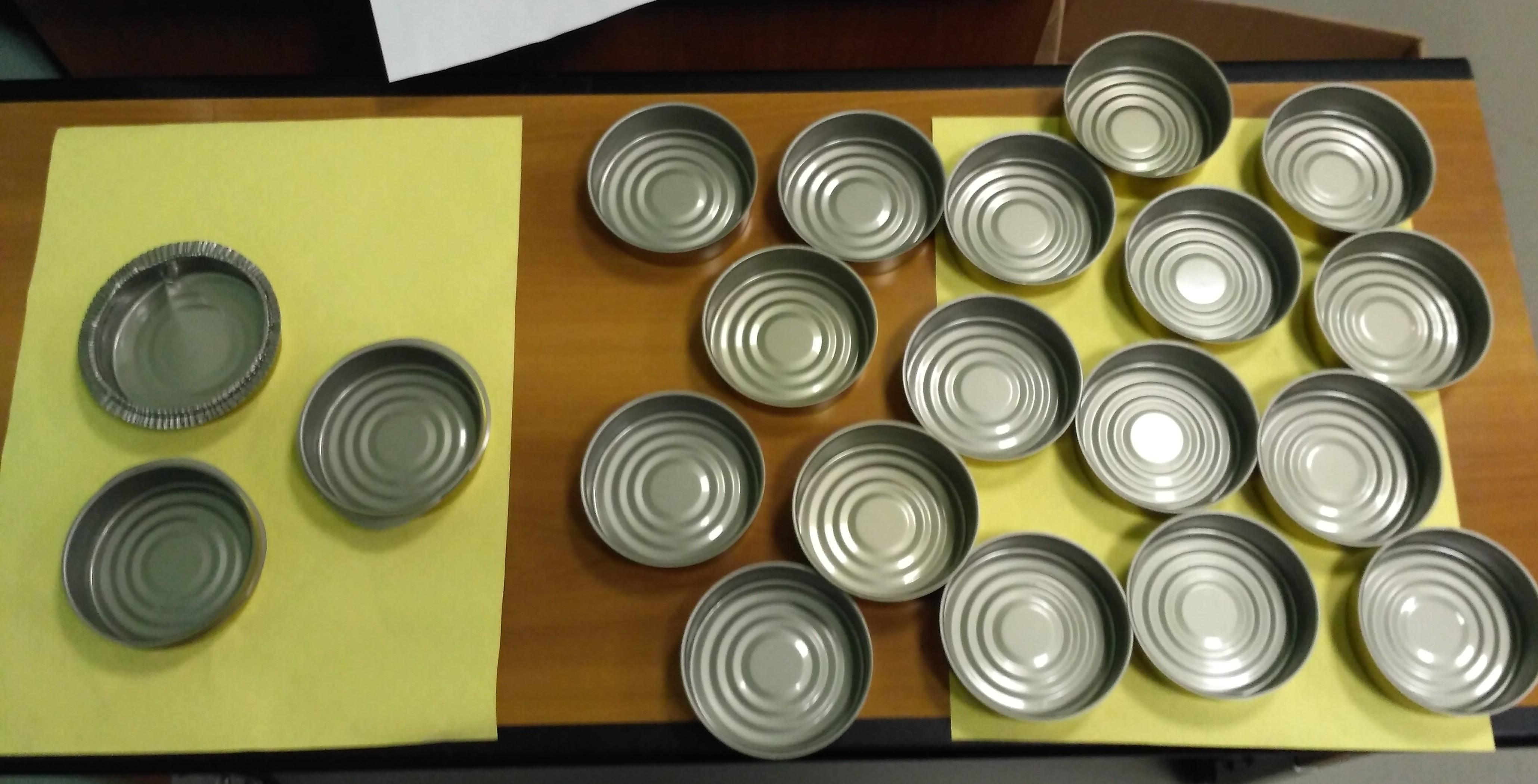

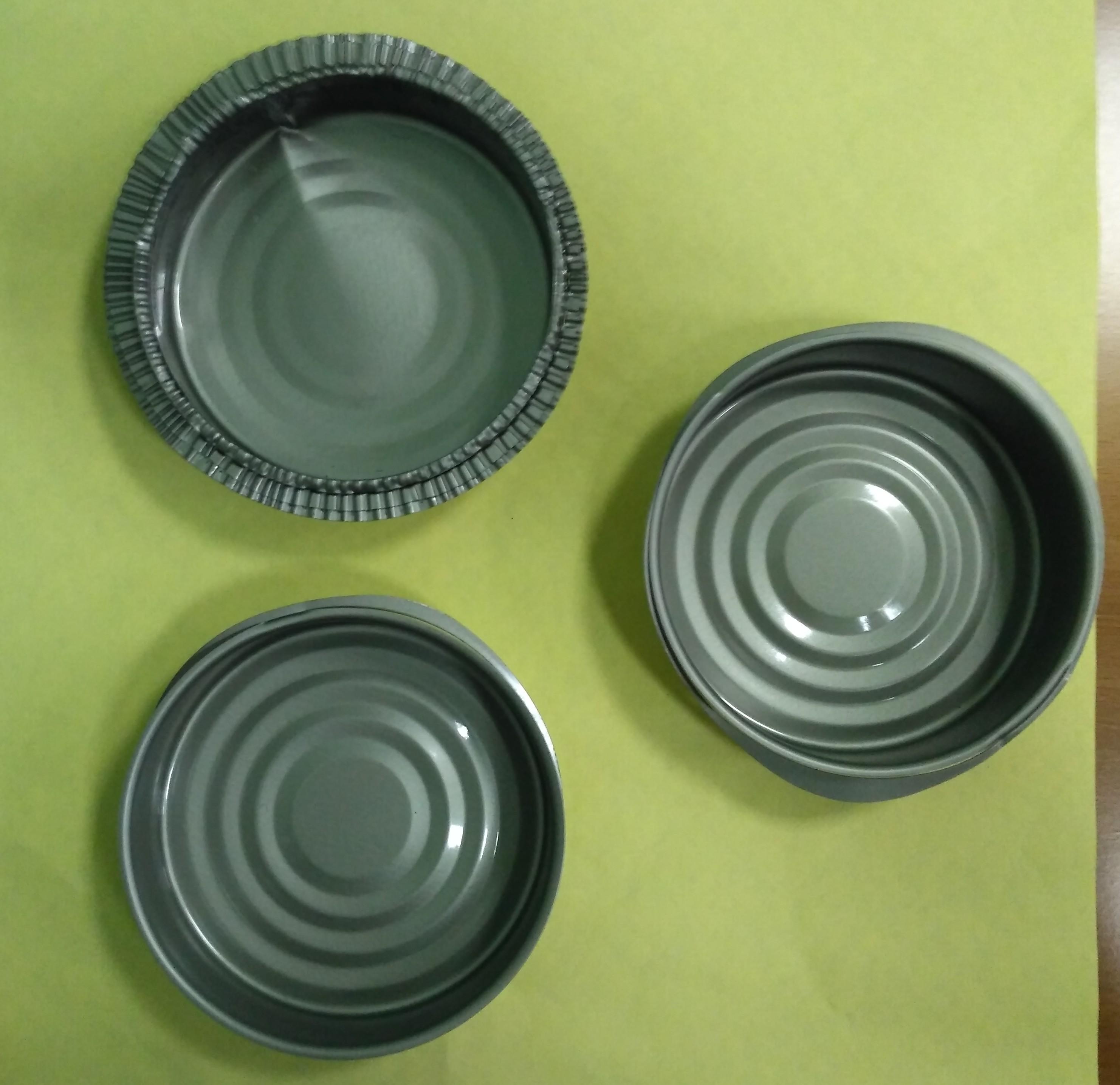

У нас есть 20 банок и описание 19 дефектов. Начнем с самого простого – с поиска некорректного обруба.

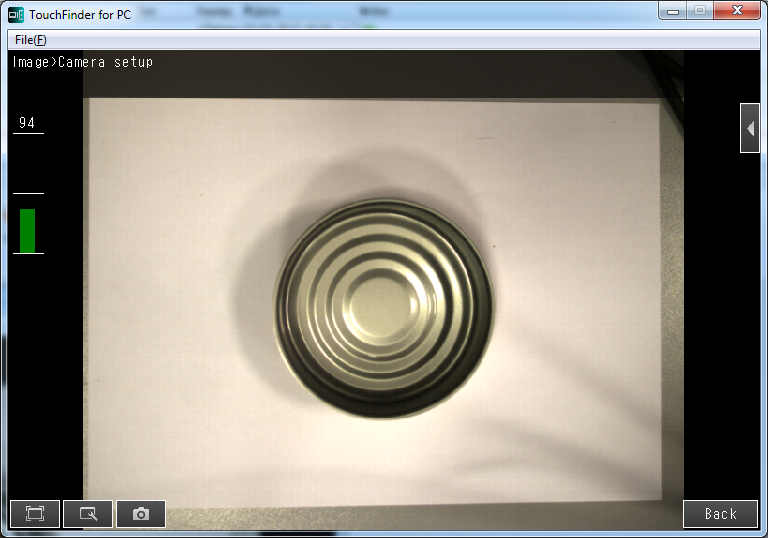

Настроим камеру в разделе Image – > Camera Setup так, чтобы объект попадал в фокус, не было засветов.

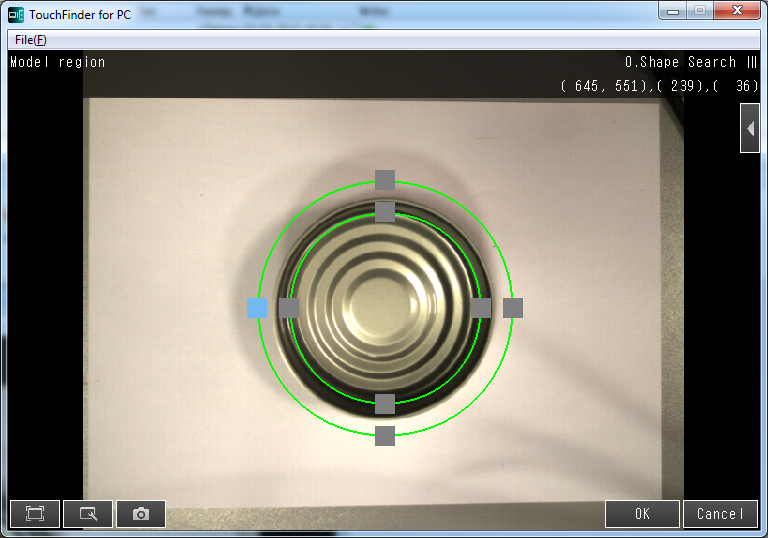

Далее, воспользуемся инструментом ShapeSearch III и очертим инструментом WideCircle контур обруба банки.

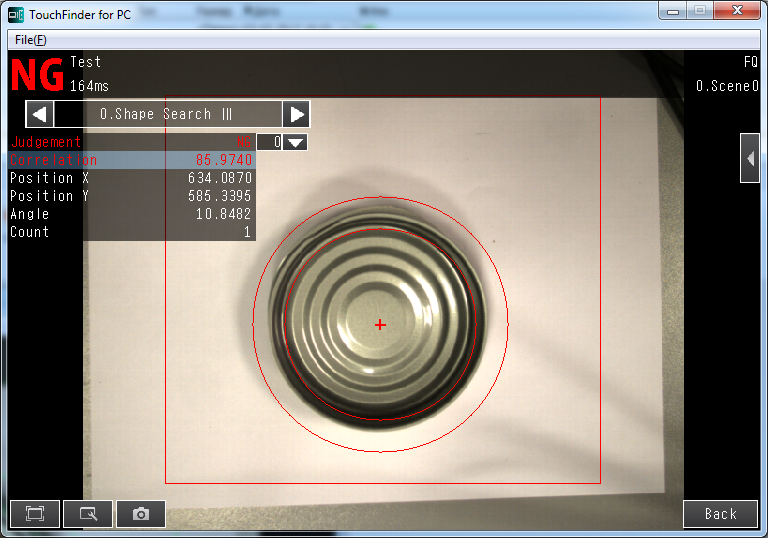

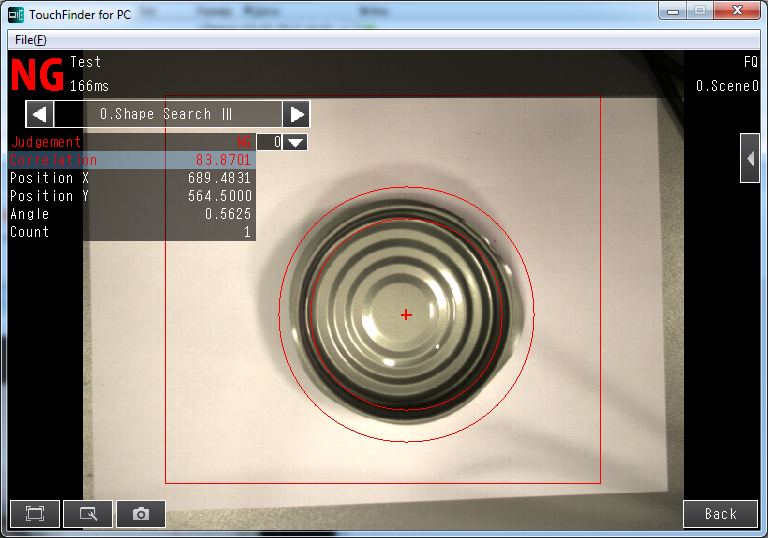

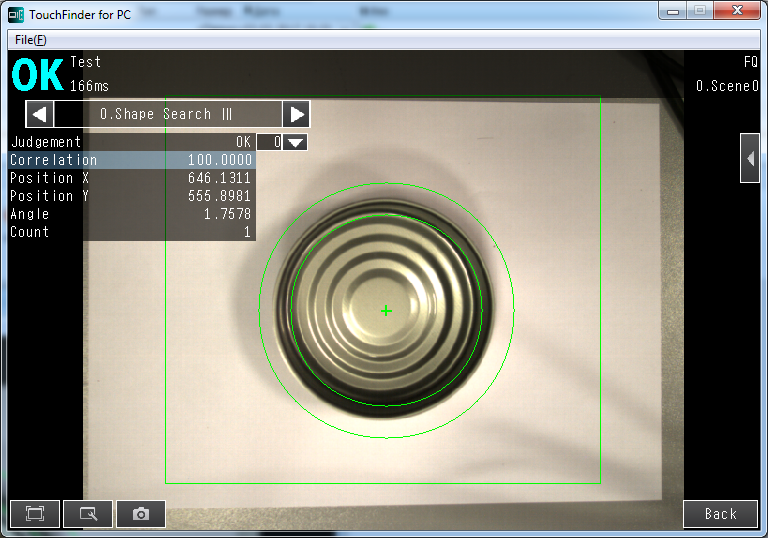

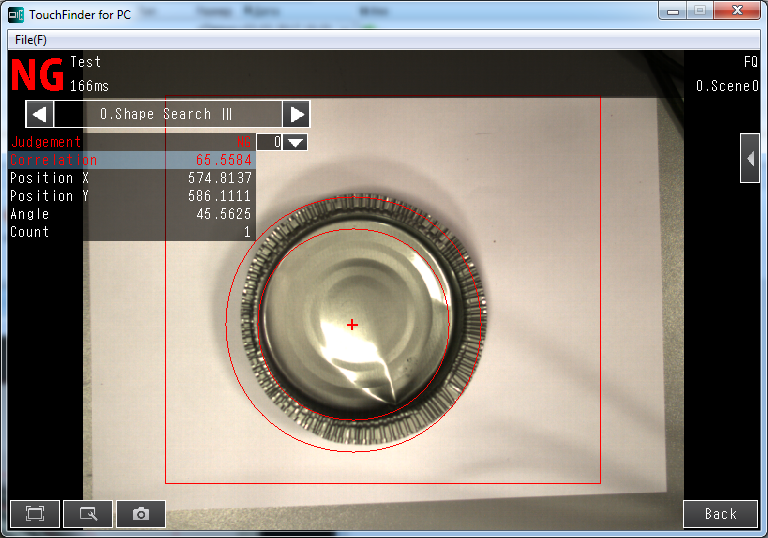

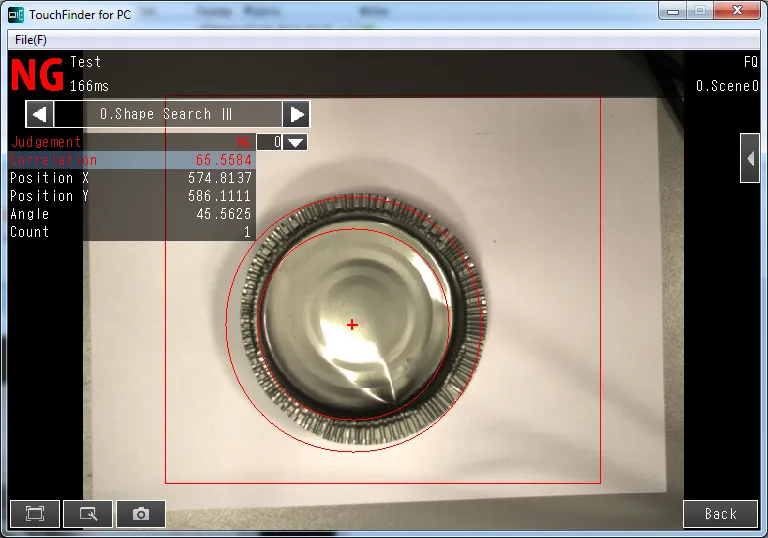

Настроим корреляцию в 90% для определения брака. Переключим камеру в режим непрерывного теста и посмотрим как камера реагирует на эталон без брака и три бракованных банки.
Как видим сложностей с отбраковкой в этой задаче нет.

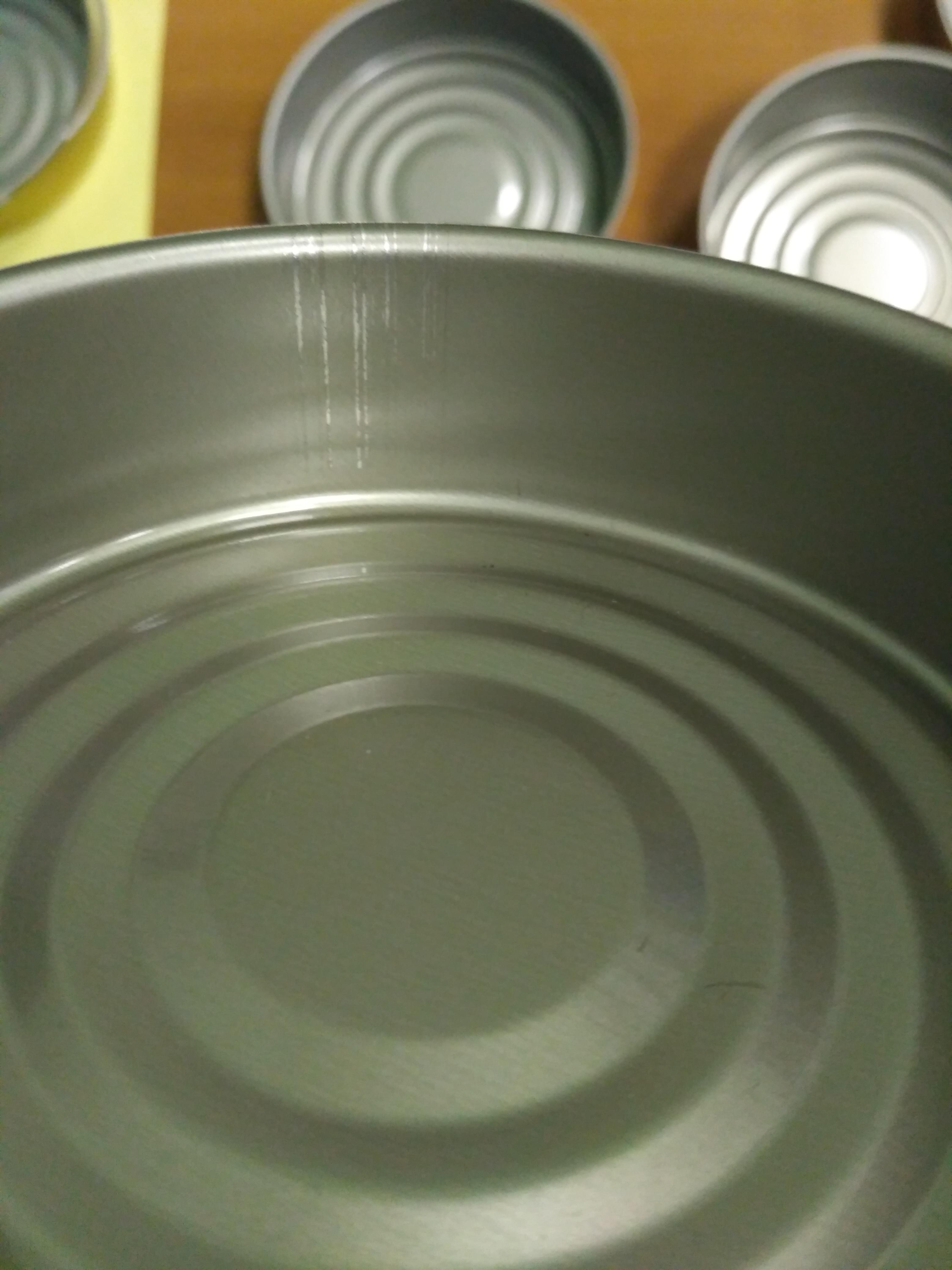

Немного сложнее настраивается камера для поиска царапин, затиров и вмятин.
Для решения этой задачи будем пользоваться инструментом Area. Подробно о нём написано в одной из прошлых заметок: Техническое зрение как средство борьбы с насекомыми

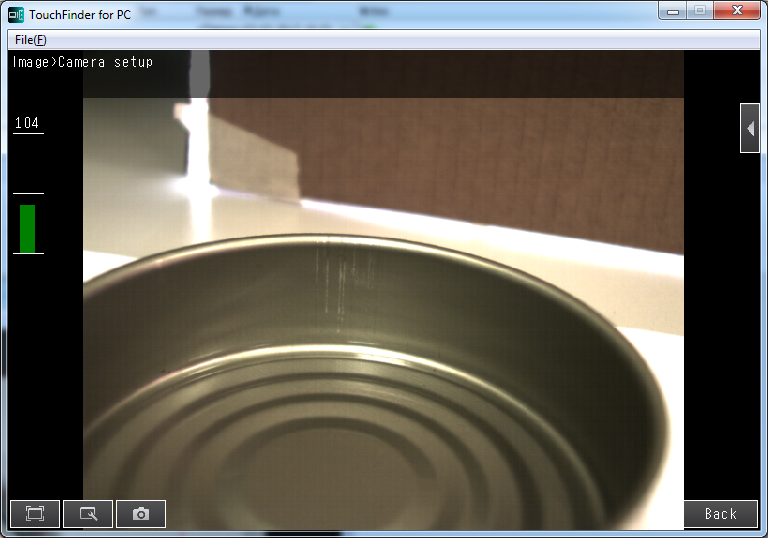

Настраиваем фокус и свет.

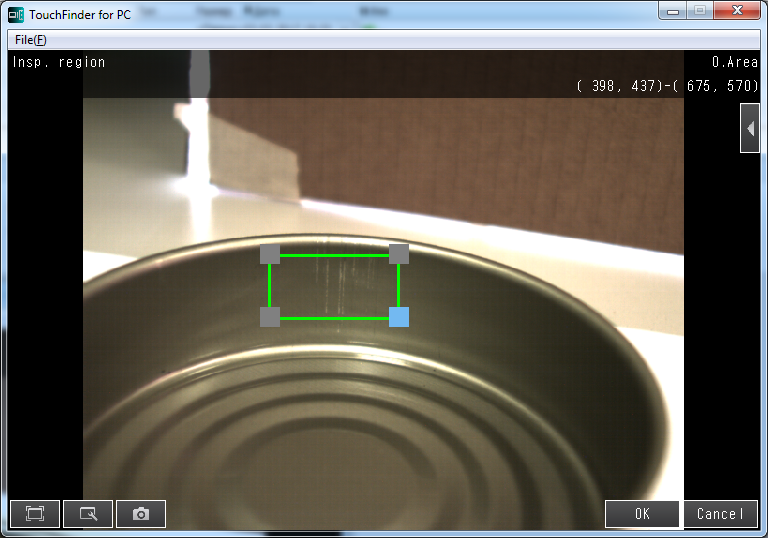

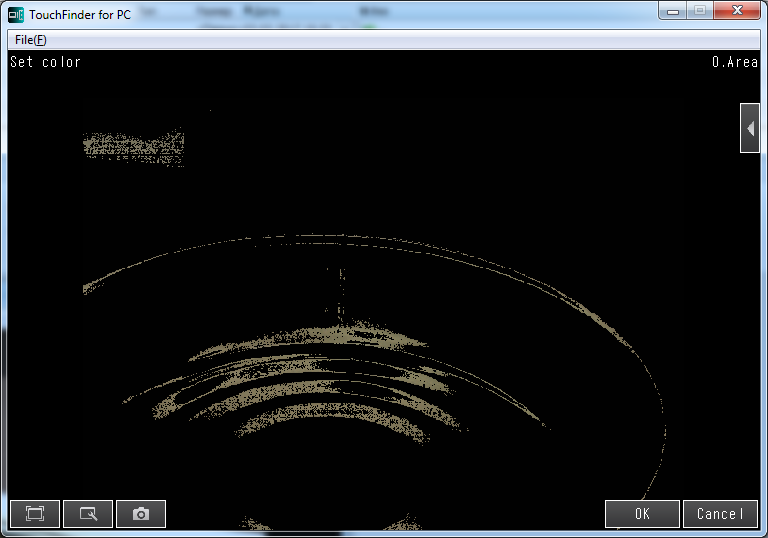

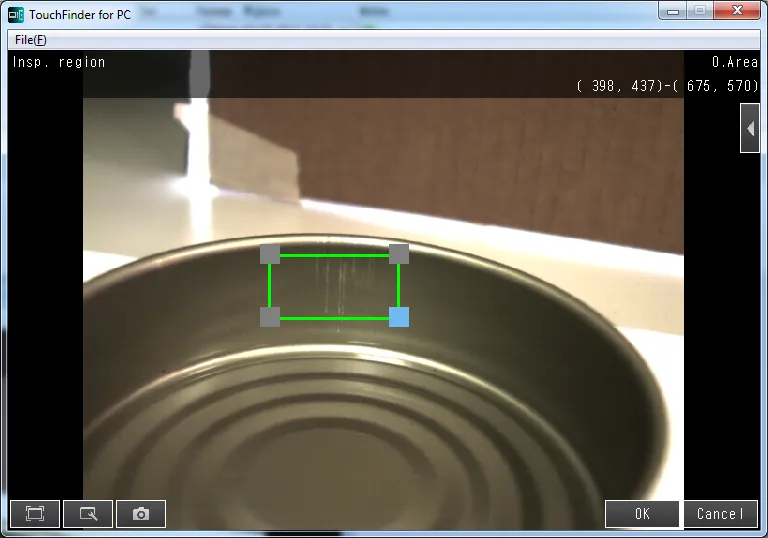

В инструменте Area указываем область поиска и цвет царапин.

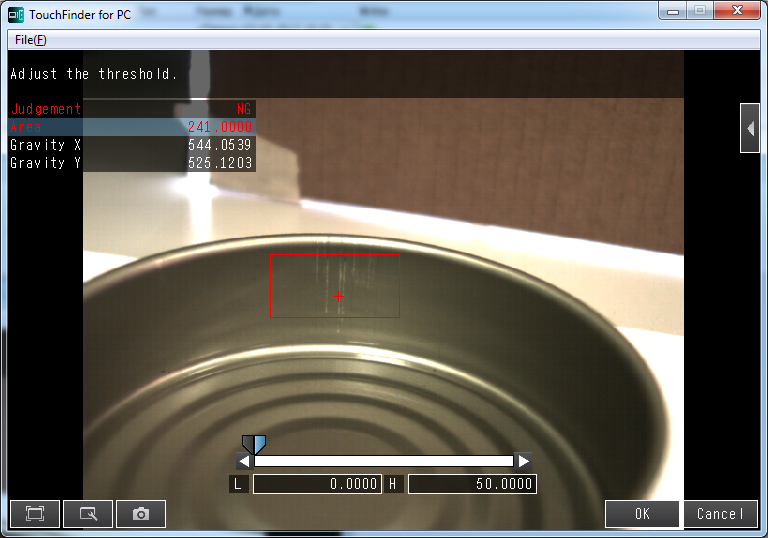

Настраиваем Judgement так, что наличие 50 пикселей цвета царапины считается браком.

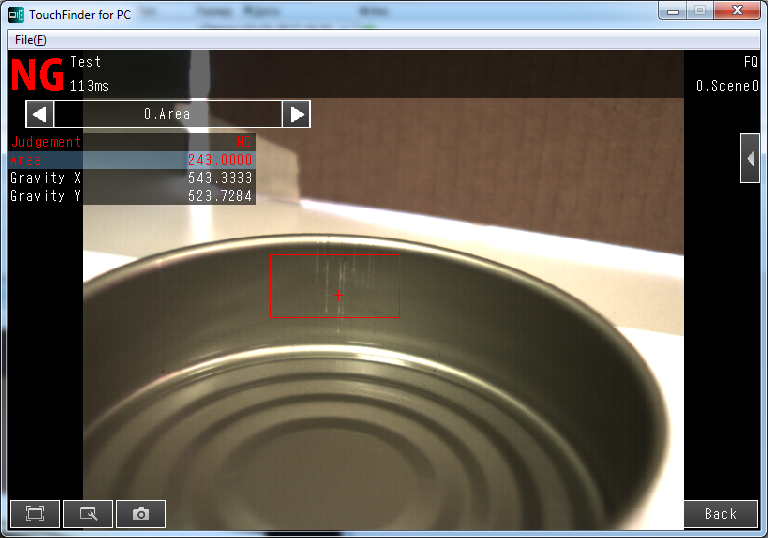

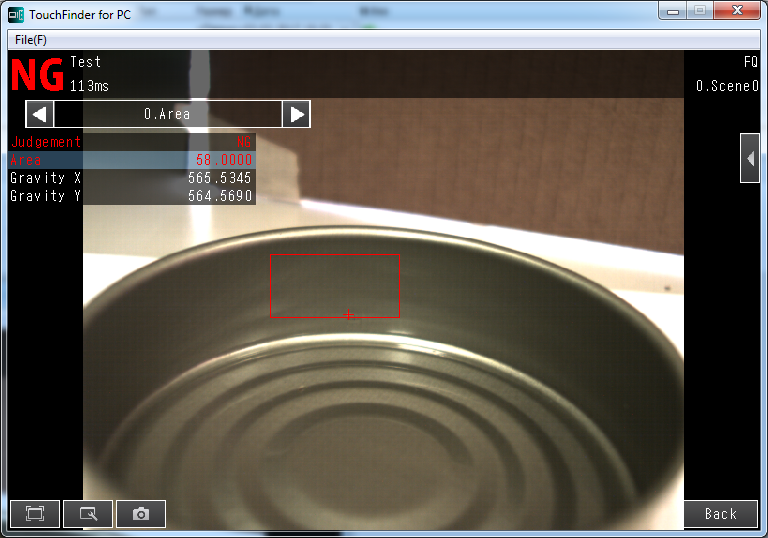

После чего переводим камеру в режим непрерывной съемки и смотрим на результат.

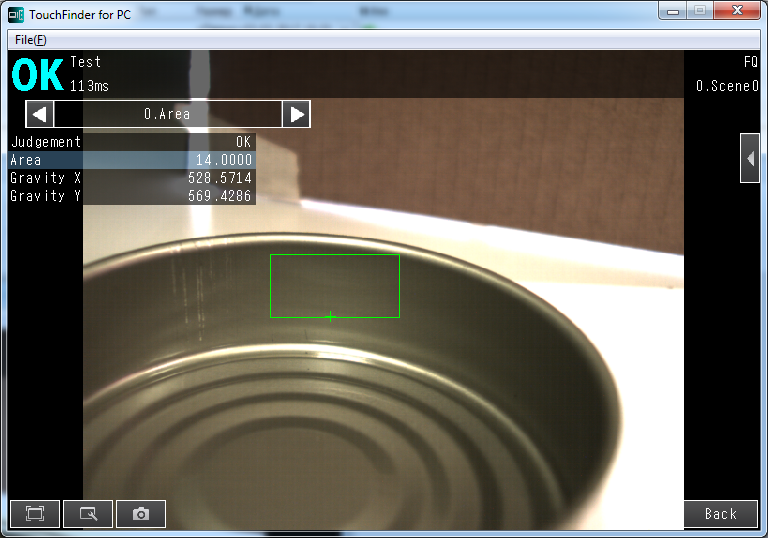

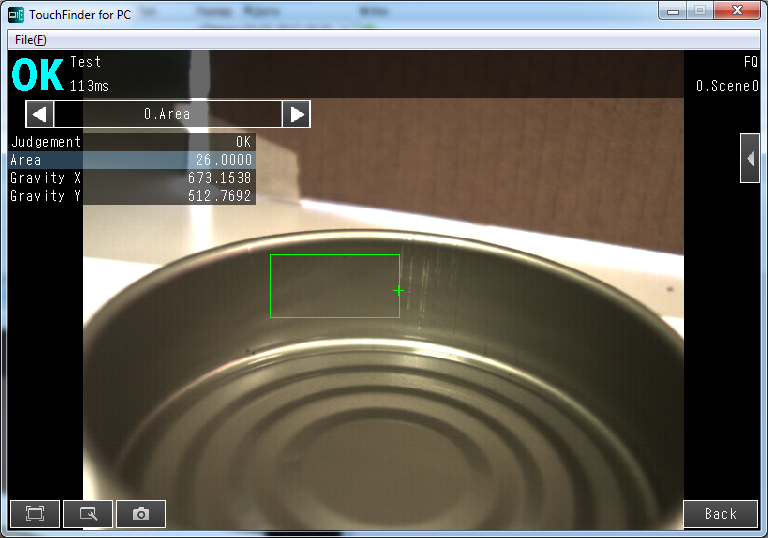

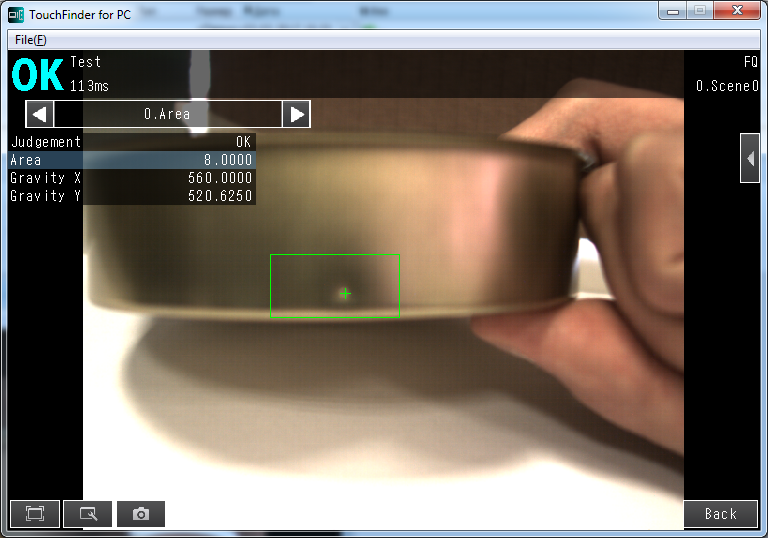

С этими же настройками можно найти царапину другой фактуры.
Следует понимать, что подобный подход потребует вращения банки вокруг своей оси и хорошо выставленного света.

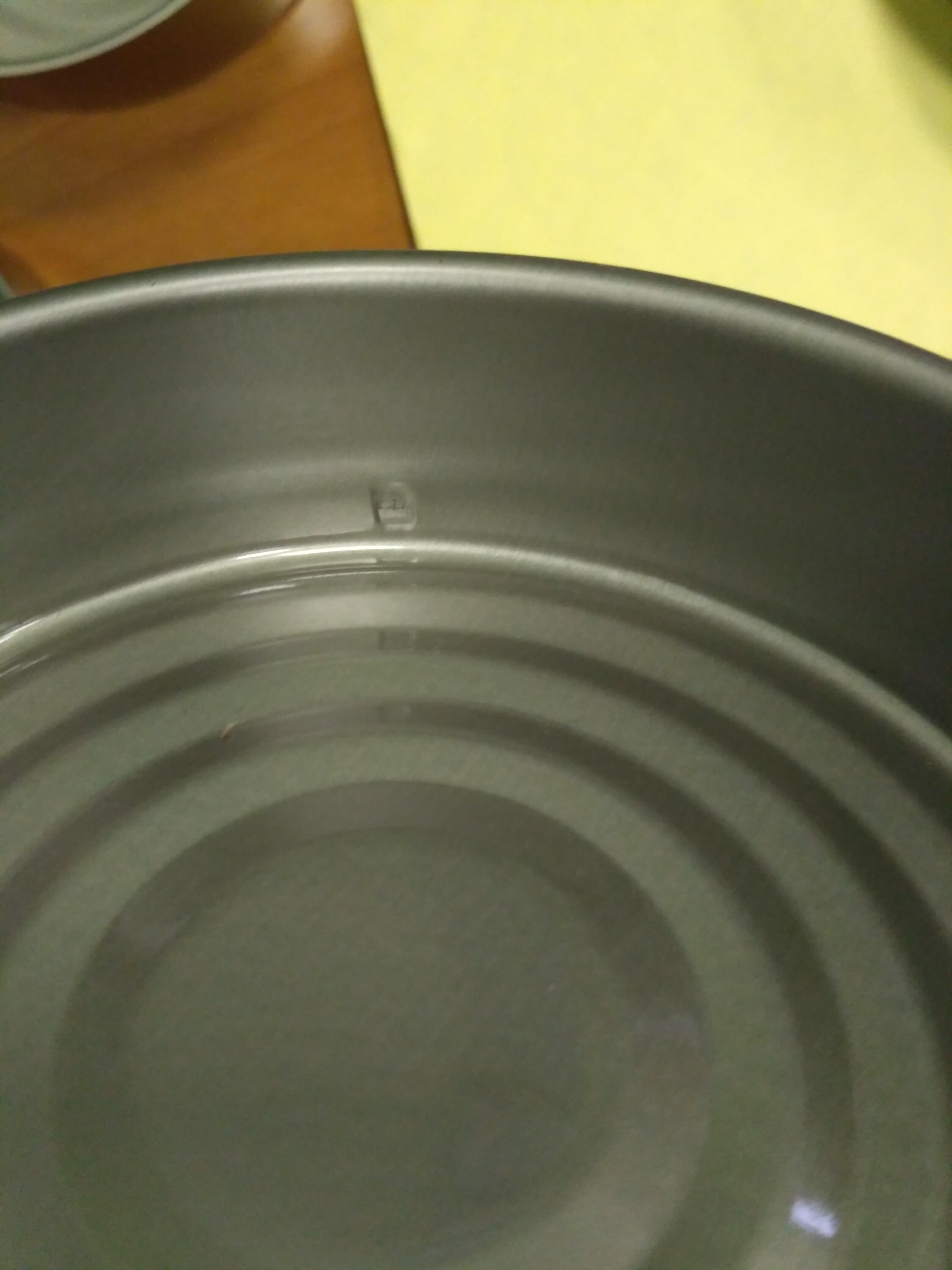

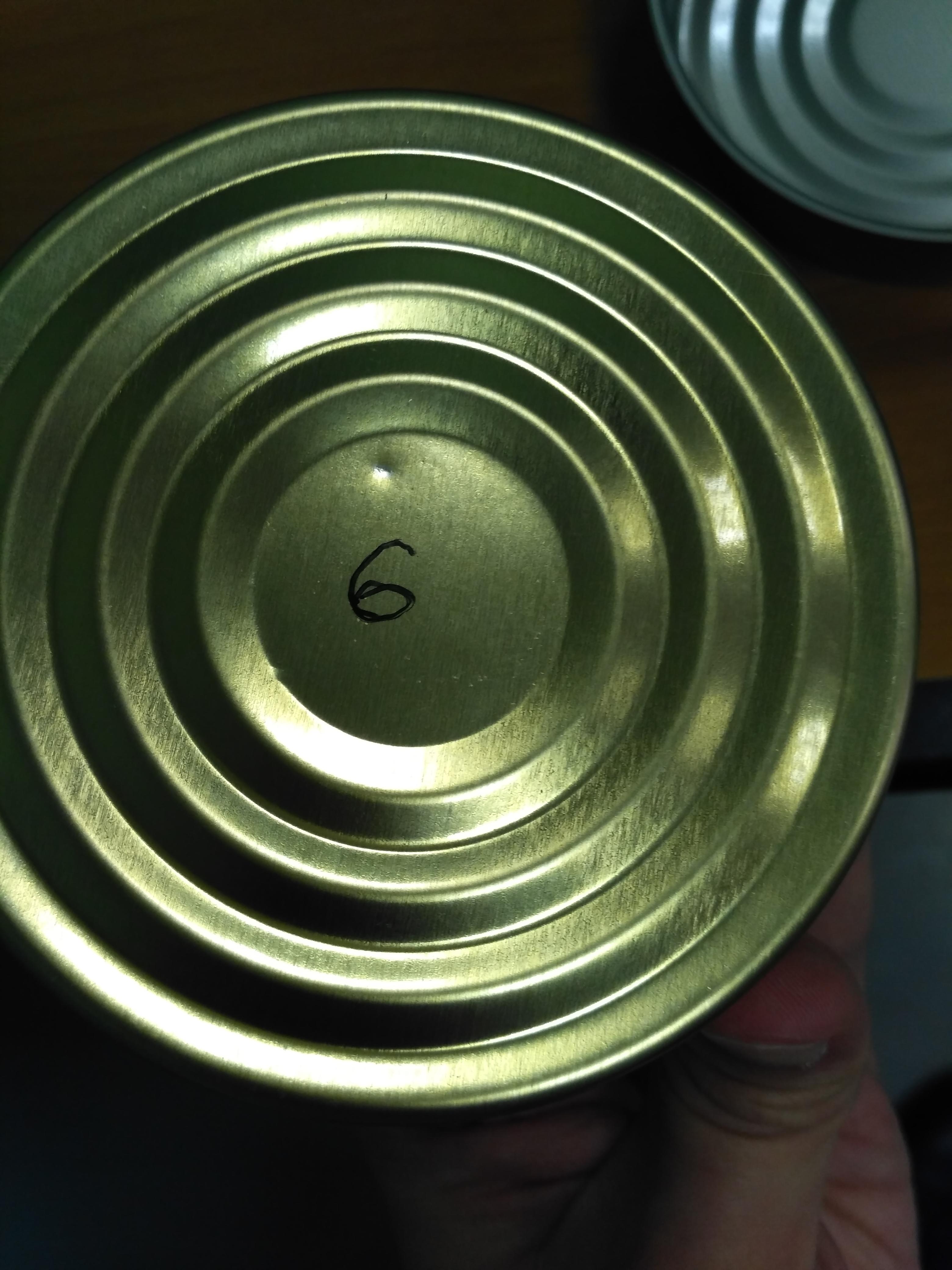

Аналогичным способом можно искать вмятины на поверхности.
